OTvis Produktfamilie
Optisch angeregte Lock-in-Thermographie für präzise zerstörungsfreie Prüfungen
Verborgene Defekte großflächig und berührungslos sichtbar machen. OTvis-Systeme nutzen die optisch angeregte Lock-in-Thermographie für die zuverlässige und berührungslose Prüfung von Faserverbundwerkstoffen und weiteren Materialien. Periodisch moduliertes Licht erzeugt thermische Wellen im Bauteil. Delaminationen, Einschlüsse, Korrosion, Wanddickenunterschiede oder Fehler in Klebeverbindungen beeinflussen den Wärmefluss und können mit einer Infrarotkamera erfasst und softwaregestützt ausgewertet werden.
Das Verfahren eignet sich besonders für großflächige Prüfungen und komplexe Bauteilgeometrien und ermöglicht eine tiefenaufgelöste Bewertung verborgener Defekte.

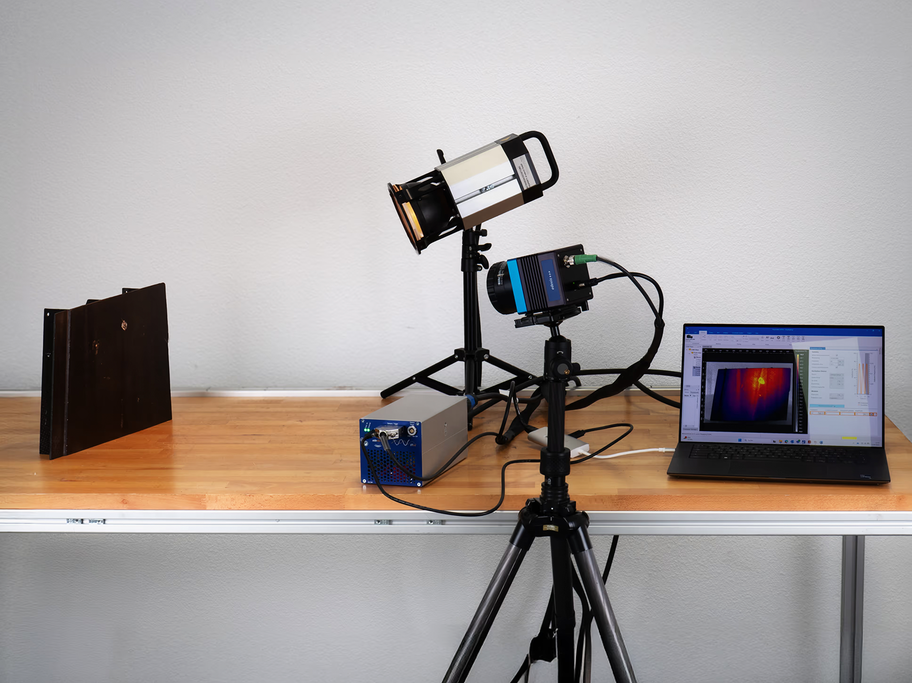

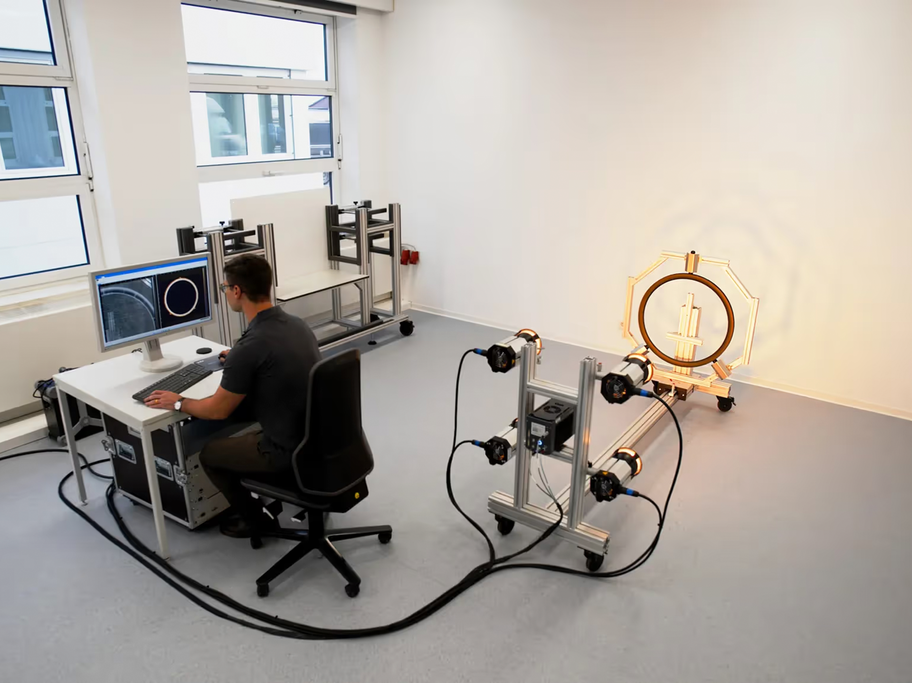

Die OTvis Produktfamilie reicht vom kompakten OTvis 3600 für flexible Prüfaufgaben über die vollständig integrierte OTcam 3600 PRO für mobile und automatisierte Prüfungen bis zu leistungsstarken 4-, 6- und 8-kW-Systemen für größere Prüfflächen, Laboranwendungen und industrielle Produktionsumgebungen. Die OTcam kombiniert dabei Halogenanregung, Infrarotkamera und Lock-in-Thermographie in einem kompakten All-in-One-Prüfkopf und kann auch direkt in Roboteranwendungen integriert werden.
Weitere Informationen zu OTvis finden Sie auf der edevis Webseite.
Produktvarianten

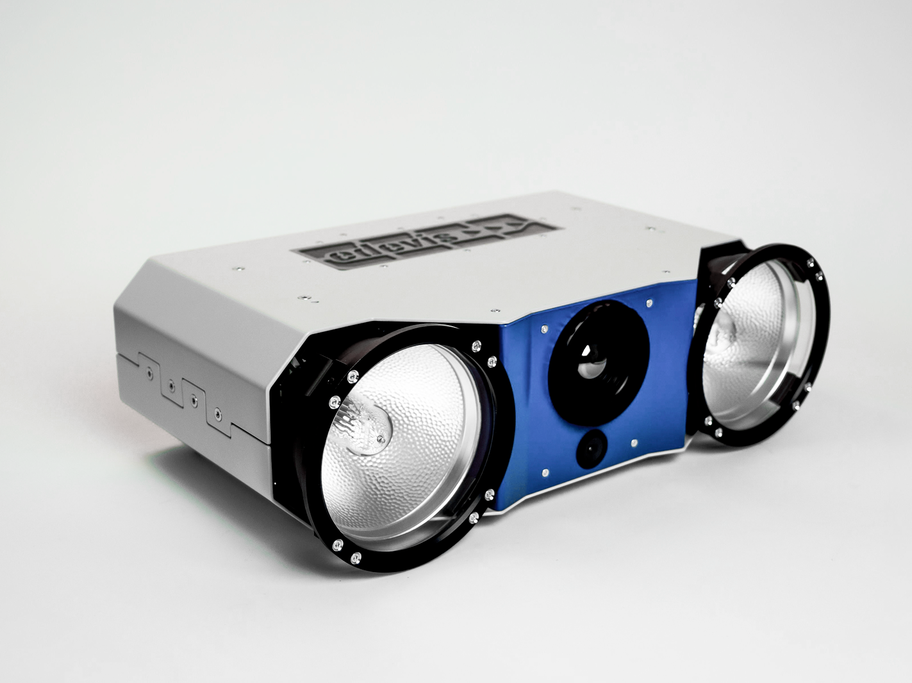

OTcam 3600 PRO
Kompaktes All-in-One-System für mobile und automatisierte Lock-in-Thermographie
Produkt Highlights
Technische Informationen
| Prüfverfahren: | Optisch angeregte Lock-in-Thermographie |
| Anregung: | Periodisch moduliertes Licht |
| Anregungsquelle: | Halogenlampen |
| Systemleistung: | 3,6 bis 8 kW, abhängig von der Systemvariante |
| Detektion: | Infrarotkamera mit MWIR- oder LWIR-Detektor |
| Signalauswertung: | Phasenbildanalyse mittels Fouriertransformation |
| Systemkonzept: | Modulare Systeme sowie vollständig integrierte All-in-One-Lösung mit OTcam 3600 PRO |
| Software: | DisplayImg Elements oder DisplayImg Professional, abhängig von der Systemvariante |
| Stromversorgung: |
|
| Systemvarianten: |
|
Zubehör
DisplayImg Software
Modulare Softwareplattform für Thermographie und automatisierte Prüfprozesse
Downloads
Verwandte Produkte

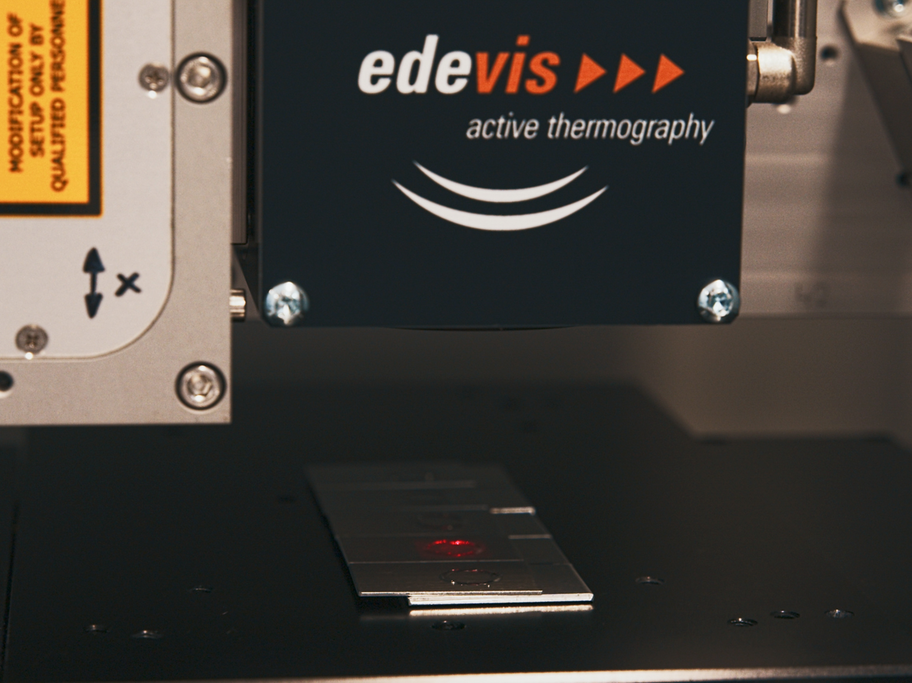

LTvis Produktfamilie
Flexible Laser-Thermographie für präzise zerstörungsfreie Prüfungen

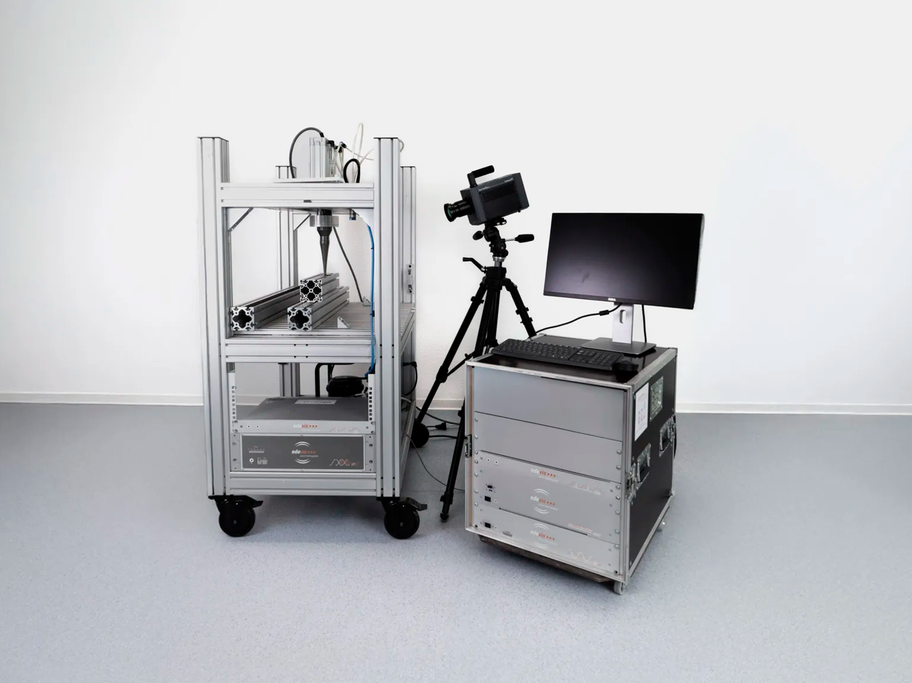

UTvis 4000
Ultraschall-angeregte Thermographie zur Detektion von Rissen und Grenzflächenfehlern
Anwendungsbeispiele
Zerstörungsfreie Prüfung von Carbon-Fahrradkomponenten
Carbonrahmen, Lenker und Felgen können innere Fehler aufweisen, die von außen nicht sichtbar sind. Mit optisch angeregter Lock-in-Thermographie lassen sich Delaminationen, Poren, trockene Stellen oder Faserondulationen zerstörungsfrei erkennen.
Zustandsbewertung von CFK-Strukturen im Motorsport
CFK-Bauteile im Rennsport sind hohen mechanischen Belastungen ausgesetzt, während Schäden im Inneren von außen oft nicht sichtbar sind. Aktive Thermographie ermöglicht die zerstörungsfreie Prüfung von Monocoques, Fahrwerksteilen und weiteren Strukturbauteilen
Delaminationen in Keramik-Bremsscheiben frühzeitig erkennen
Die sichere Verbindung von Reibschicht und Tragkörper ist entscheidend für die zuverlässige Funktion von Keramik-Bremsscheiben. Mit Thermographie lassen sich beginnende Delaminationen zerstörungsfrei erkennen und ihre Entwicklung während Lebensdauertests dokumentieren.
