MAGNETOSCOP

Portable Lösung zur Messung Magnetischer Flussdichte und Relativer Permeabilität

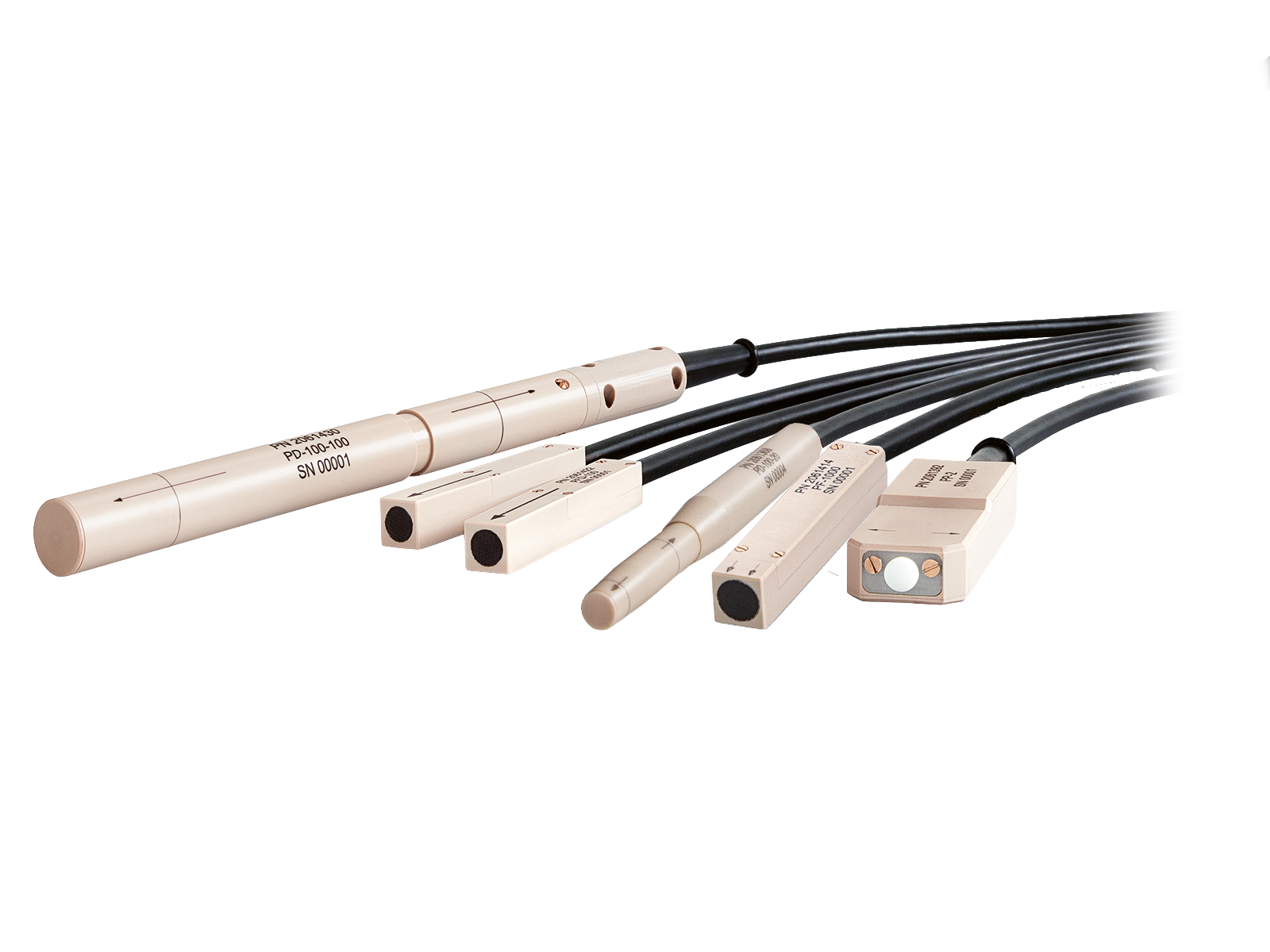

Präzision kompakt verpackt. Das MAGNETOSCOP 1.070 ist ein portables mikroprozessorgesteuertes Magnetometersystem zur Messung magnetischer Flussdichte und relativer magnetischer Permeabilität. Mit Fluxgate-Sonden misst das System Magnetfelder als Absolutwert oder Gradient und ermöglicht so die zuverlässige Detektion von Remanenz, magnetischen Anomalien und Materialveränderungen.

Das System ist für mobile Prüf- und Qualitätssicherungsaufgaben ausgelegt, bei denen präzise magnetische Messungen erforderlich sind. Typische Anwendungen sind die Prüfung schwachmagnetischer Werkstoffe und Komponenten auf Remanenz, die Überprüfung des Entmagnetisierungszustands von Stahlbauteilen, die Detektion ferritischer Einschlüsse in austenitischen Stählen und NE-Legierungen sowie Permeabilitätsmessungen an niedrigpermeablen und amagnetischen Materialien.

Darüber hinaus eignet sich das MAGNETOSCOP zur Langzeitüberwachung magnetischer Umgebungsbedingungen, beispielsweise vor der Installation magnetisch sensibler Systeme wie MRT-Anlagen. Vergleichende Permeabilitätsmessungen ermöglichen außerdem den Nachweis von Materialveränderungen durch Aufkohlung, Korrosion, Beschichtungsabbau oder Gefügeänderungen.

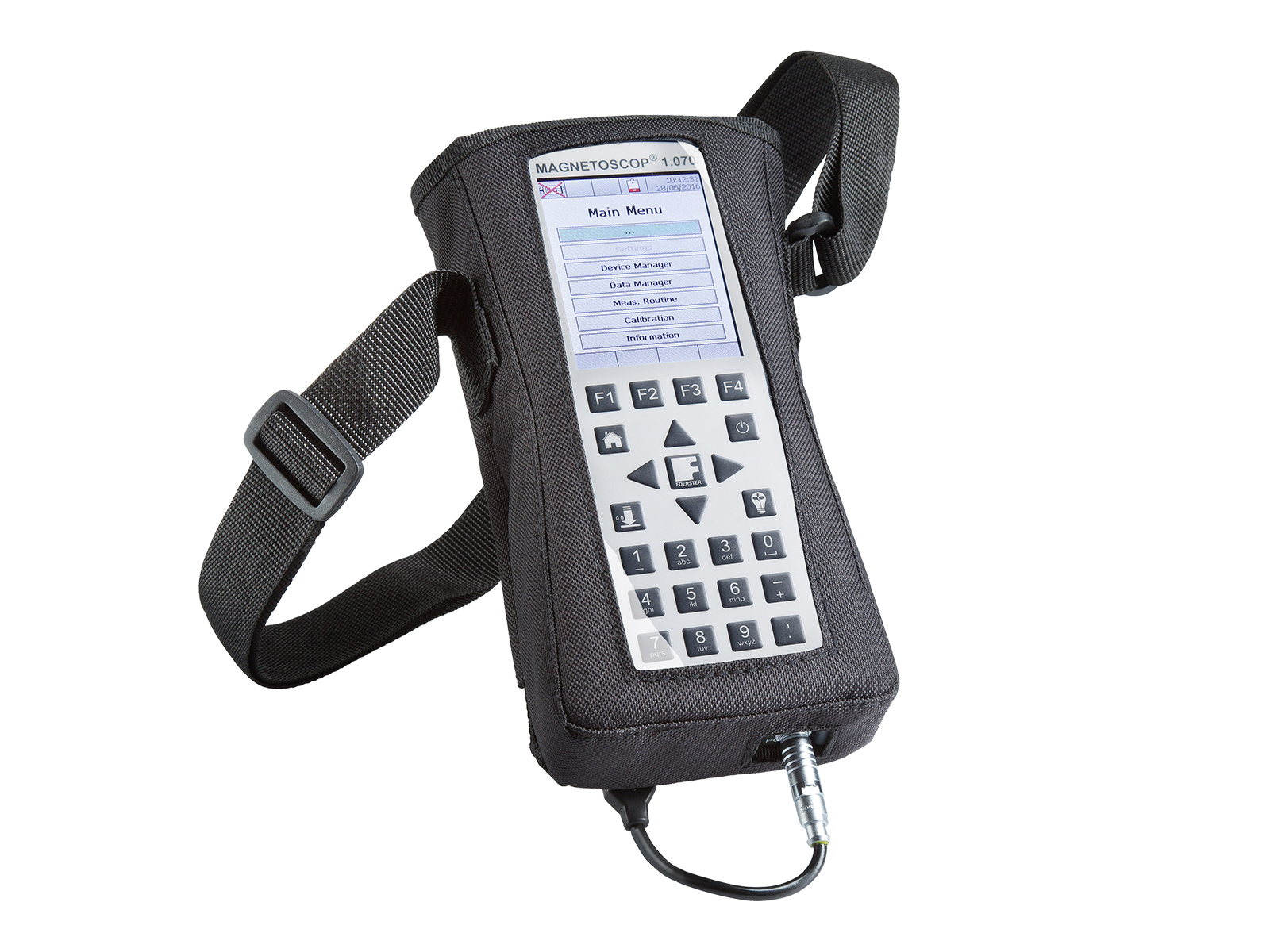

Das kompakte Messgerät verfügt über eine übersichtliche Menüstruktur, integriertes Datenlogging sowie editierbare Messabläufe mit grafischer Bedienerführung. Messdaten und Parameter können direkt auf der SD-Karte gespeichert und über die USB-Schnittstelle zur weiteren Analyse und Reporterstellung mit der MAGDATA-Software übertragen werden.

Das System unterstützt Einzel- und Serienmessungen, Spitzenwerterkennung, Grenzwertüberwachung sowie optische und akustische Alarmfunktionen. Die automatische Sondenerkennung vereinfacht die Bedienung und ermöglicht eine schnelle Inbetriebnahme bei mobilen Prüfungen.

Technische Informationen
Downloads

Produkt Highlights

Ihre Vorteile auf einen Blick

Präzise Magnetfeldmessungen: Messung magnetischer Flussdichte als Absolutwert oder Gradient
Vielseitige Prüfanwendungen: Geeignet für Remanenzprüfung, Entmagnetisierungskontrolle und Einschlussdetektion
Zuverlässige Materialbewertung: Nachweis von Materialveränderungen durch vergleichende Permeabilitätsmessungen
Langzeit-Magnetfeldüberwachung: Überwachung magnetischer Umgebungsbedingungen für sensible Installationen
Effizienter mobiler Einsatz: Kompaktes und leichtes Design für portable Prüfaufgaben
Integriertes Datenlogging: SD-Kartenspeicherung, USB-Schnittstelle und MAGDATA-Softwareunterstützung
Erweiterte Bedienerunterstützung: Editierbare Prüfabläufe, automatische Sondenerkennung und Alarmfunktionen
Flexible Stromversorgung: Batterie-, Akkupack- oder Netzbetrieb

Normen

IEC 60404-15 Kapitel 6
beschreibt die Bestimmung der Relativen Permeabilität (Permeabilitätszahl) µr im Bereich 1,0 bis 2,0 mittels Tastmessverfahren. Der Vorteil des beschriebenen Verfahrens liegt in der Möglichkeit, Messungen direkt vor Ort an Materialien und gefertigten Komponenten durchzuführen. Die Anfertigung von speziellen Messproben ist nicht erforderlich.
ASTM A342M Methode 4
beschreibt die Bestimmung der Relativen Permeabilität (Permeabilitätszahl) µr im Bereich 1,0 bis 2,0 mittels Tastmessverfahren. Der Vorteil des beschriebenen Verfahrens liegt in der Möglichkeit, Messungen direkt vor Ort an Materialien und gefertigten Komponenten durchzuführen. Die Anfertigung von speziellen Messproben ist nicht erforderlich.
STANAG 2897 und AEODP-7
geben den Rahmen zur Überprüfung amagnetischer Werkzeuge zum Einsatz im Rahmen der Kampfmittelräumung (EOD – explosive ordnance disposal) vor. Das Prüfverfahren beruht auf einer Messung des magnetischen Restfeldes der zu prüfenden Komponenten mittels Absolutfeld- oder Gradienten-Magnetometer.
API Spec 7
beschreibt die Prüfung von Ölbohrgestängen zum Nachweis ihrer amagnetischen Eigenschaften. Das Prüfverfahren beruht auf einer Messung des magnetischen Restfeldes und der Relativen Permeabilität (Permeabilitätszahl) µr.
VG 95578
beschreibt die Bestimmung der Relativen Permeabilität (Permeabilitätszahl) µr im Bereich 1,0 bis 2,0 mittels Tastmessverfahren. Der Vorteil des beschriebenen Verfahrens liegt in der Möglichkeit, Messungen direkt vor Ort an Materialien und gefertigten Komponenten durchzuführen. Die Anfertigung von speziellen Messproben ist nicht erforderlich.

Technische Informationen

Messbereich:	0,1 nT bis 50 mT µr 1,0 bis 2,0
Messunsicherheit, Feldmessung:	1,5 % des Messbereichs
Messunsicherheit, Permeabilitätsmessung:	5 % des Messwertes
Auflösung:	24 Bit ADC
Abmessung Messgerät:	221 × 102 × 41 mm
Abmessung Display:	3,5"
Gewicht inkl. Batterien:	0,62 kg
Schutzklasse:	IP 54
Umgebungstemperatur:	0 bis 40 °C
Batterietyp:	Alkaline: 4 × 1,5 V, Mignon, Typ AA, IEC LR6 NiMH: 4 × 1,2 V, Type AA, 2850mAh
