SIGMATEST
Tragbares Leitfähigkeitsmessgerät für die schnelle und zuverlässige Prüfung nicht-ferromagnetischer Metalle
Präzise Leitfähigkeitsmessung für eine zuverlässige Materialbewertung. Das SIGMATEST misst die elektrische Leitfähigkeit nicht-ferromagnetischer Metalle schnell, präzise und zerstörungsfrei. Fünf Messfrequenzen von 60 bis 960 kHz ermöglichen Messungen an unterschiedlichsten Materialdicken – von massiven Bauteilen bis zu sehr dünnen Werkstücken. Die automatische Temperaturkompensation standardisiert die Messwerte auf 20 °C und sorgt für vergleichbare Ergebnisse auch bei wechselnden Temperaturen.
Typische Anwendungen sind die Qualitätssicherung und Materialverifikation, die Kontrolle von Wärmebehandlungsprozessen, die Identifikation und Sortierung von Legierungen sowie die Bewertung von Wärmeschäden in der Luftfahrt. Die Messqualität erfüllt die Anforderungen von Boeing (BAC 5651) und Airbus.
Für unterschiedliche Prüfaufgaben stehen zwei Betriebsarten zur Verfügung: Im Touch-Modus werden einzelne Messwerte gezielt erfasst, während der Continuous-Modus eine kontinuierliche Oberflächenprüfung mit Echtzeitdarstellung ermöglicht. Bis zu 50 Messungen pro Sekunde unterstützen schnelle Prüfabläufe; die Messdaten können direkt auf dem Gerät gespeichert und dokumentiert werden.
Auch geometrie- und temperaturbedingte Einflüsse lassen sich kompensieren. Für konkave oder konvexe Oberflächen können Korrekturfaktoren hinterlegt werden. Die Temperatur wird über den integrierten Sensor der Sonde oder einen optionalen externen Temperatursensor erfasst; zusätzlich lassen sich anwendungsspezifische Temperaturkoeffizienten hinterlegen. Ein externer Sensor empfiehlt sich insbesondere, wenn sich die Temperaturen von Prüfobjekt und Sonde unterscheiden.
Die Kalibrierdaten sind direkt in der jeweiligen Sonde gespeichert. Beim Anschließen erkennt das SIGMATEST die Sonde automatisch und übernimmt die passende Kalibrierkurve. So lassen sich 5-mm-, 8-mm- und 14-mm-Sonden schnell und ohne manuelle Einstellungen wechseln.
Produkt Highlights
Technische Informationen
| Messbereich: | 0,5 bis 65 MS/m oder 1 bis 112 % IACS |
| Absolute Genauigkeit: | +/- 0.7 % vom Messwert @60 kHz, 14 mm Sonde |
| Auflösung: | +/- 0.1 % vom Messwert |
| Automatische Abstandskompensation: | Bis zu 750 μm |
| Betriebsfrequenzen: | 60 / 120 / 240 / 480 / 960 kHz |
| LCD Anzeige: | 240 x 320 pixel |
| Spannungsversorgung: | 5V DC / 3000 mA |
| Betriebszeit pro Batteriesatz: | 4 h |
| Betriebsspannung: | Netzteil und Batterieladegerät an die Betriebsspannung jedes Landes anpassbar |
| Schnittstellen: | 10-poliger LEMO-Anschluss, SD Kartensteckplatz, Ethernet RJ45 100 Mbit/s |
| Temperaturbereich: | 0 °C bis +40 °C |
| Luftfeuchtigkeit: | 5 % bis 85 % |
| Abmessung: | 211 × 102 × 40 mm |
| Gewicht: | 0,62 kg |
| Breiten des Sondenkopfes: | 5 mm, 8 mm, 14 mm |
Zubehör

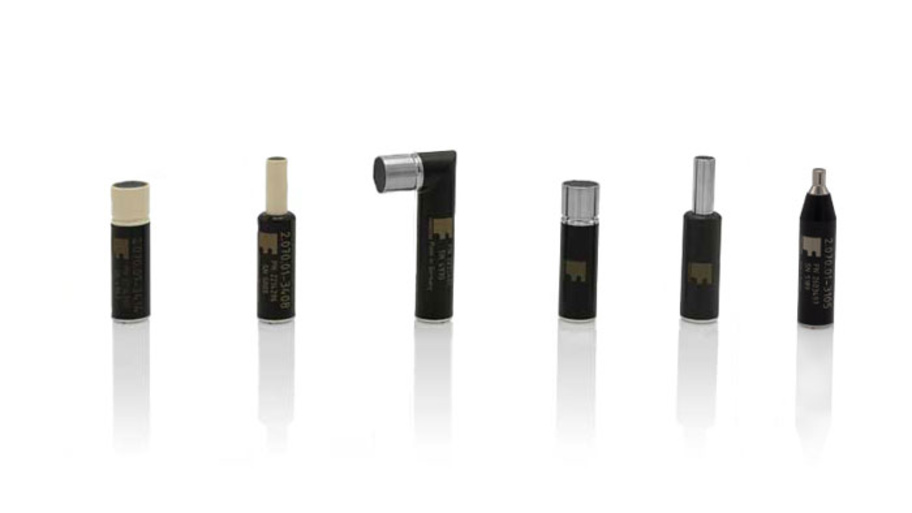

SIGMATEST Sensoren
Flexible Sonden für die präzise Leitfähigkeitsmessung an nicht-ferromagnetischen Metallen
Referenzstandard Leitfähigkeitsmessung
Rekalibrierung mobiler Produkte
Rekalibrierungsservice sichert die Genauigkeit Ihrer Prüf- und Messwerte und gewährleistet konstante Qualität
Anwendungsbeispiele
Reinheitsprüfung von Kupfer durch Leitfähigkeitsmessung
Verunreinigungen in Kupfer können die elektrische Leitfähigkeit und Leistungsfähigkeit von Bauteilen mindern. Die Leitfähigkeitsmessung mit SIGMATEST prüft die Reinheit schnell und zuverlässig.
Qualitätskontrolle von Aluminiumlegierungen durch Leitfähigkeitsmessung
Klassische Härteprüfungen bei Aluminiumlegierungen sind zerstörend oder langsam. SIGMATEST ermöglicht schnelle, zerstörungsfreie Leitfähigkeitsmessung.
Sortierung von reinen und legierten NE-Metallen durch Leitfähigkeitsmessung
Sichtprüfung reicht nicht aus, Laboranalysen sind zu langsam für Schrottplätze. SIGMATEST ermöglicht schnelle Sortierung per Leitfähigkeitsmessung.
Prüfung von Wärmeeinflusszonen durch Leitfähigkeitsmessung an Flugzeugstrukturen
Wärmeeinflusszonen (WEZ) können Flugzeugaluminium unsichtbar schwächen. SIGMATEST erkennt Leitfähigkeitsänderungen schnell und zerstörungsfrei.
Verwandte Produkte
Leitfähigkeitsmessung

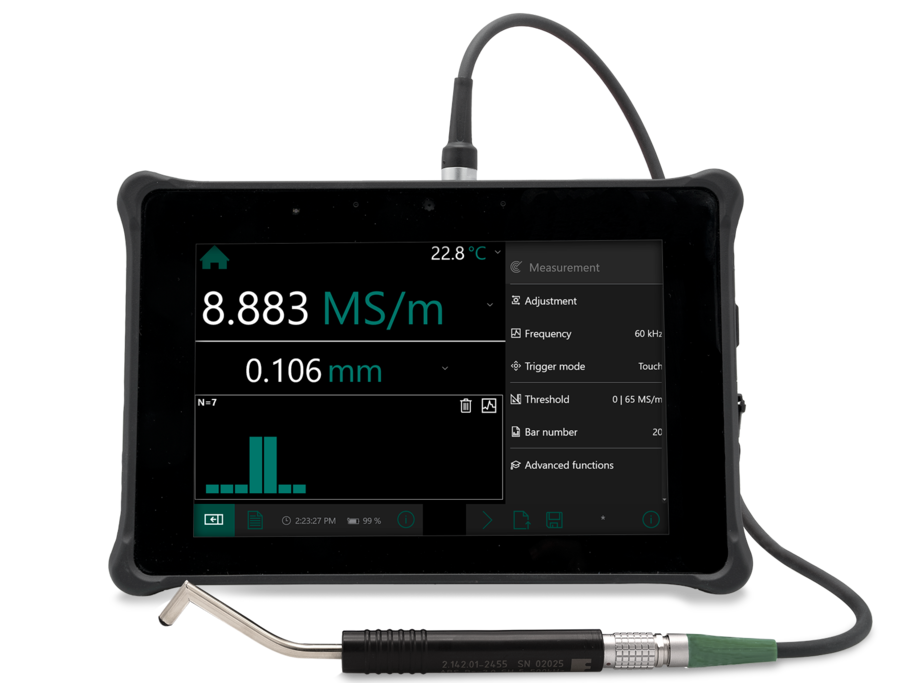

SIGMATEST TCM
