LTvis Produktfamilie

Flexible Laser-Thermographie für präzise zerstörungsfreie Prüfungen

Gezielte thermische Anregung für unterschiedlichste Prüfaufgaben. LTvis nutzt Laser-Thermographie zur berührungslosen Prüfung von Bauteilen und Materialien. Je nach Anwendung kommen Dioden- oder Faserlaser zum Einsatz, die das Bauteil punkt-, linien- oder flächenförmig erwärmen. Risse, Delaminationen, Einschlüsse oder Fehler in Fügeverbindungen beeinflussen den entstehenden Wärmefluss und werden mit einer Infrarotkamera erfasst und softwaregestützt ausgewertet.

Durch die Auswahl von Laserquelle, Optik und Anregungsart lässt sich LTvis flexibel an Material, Bauteilgeometrie und Fehlerart anpassen. Die Produktfamilie reicht von modularen Faserlaser-Systemen über scannende Lösungen zur großflächigen Rissprüfung bis hin zu hochintegrierten Systemen für schnelle Inline-Prüfungen von Schweiß- und Fügeverbindungen.

Weitere Informationen zu LTvis finden Sie auf der edevis Webseite.

Technische Informationen
Downloads

Produktvarianten

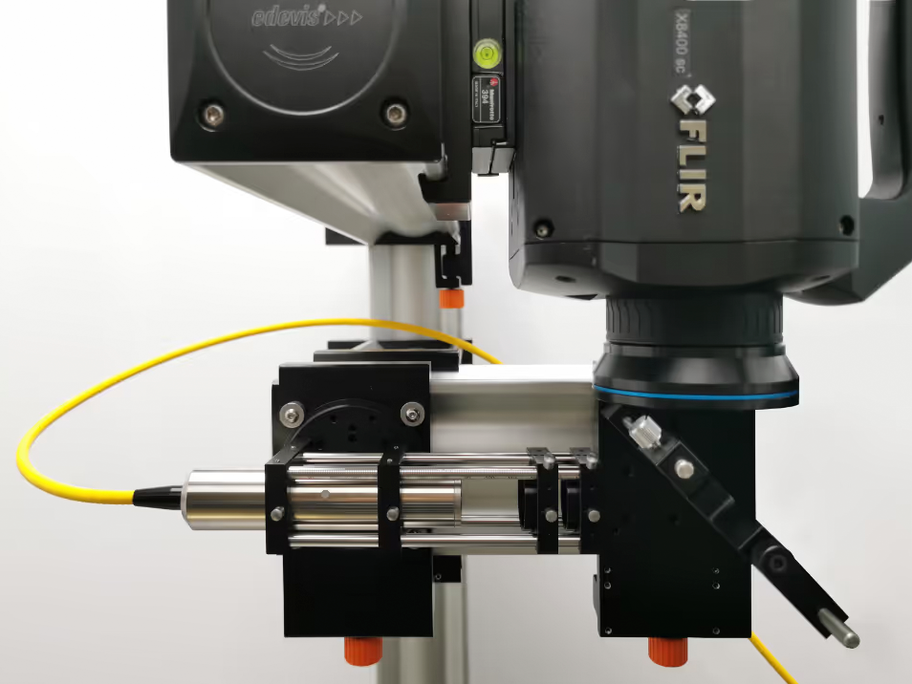

LTvis FL

Faserlaser-Thermographie für präzise und flexible Prüfaufgaben

mehr erfahren

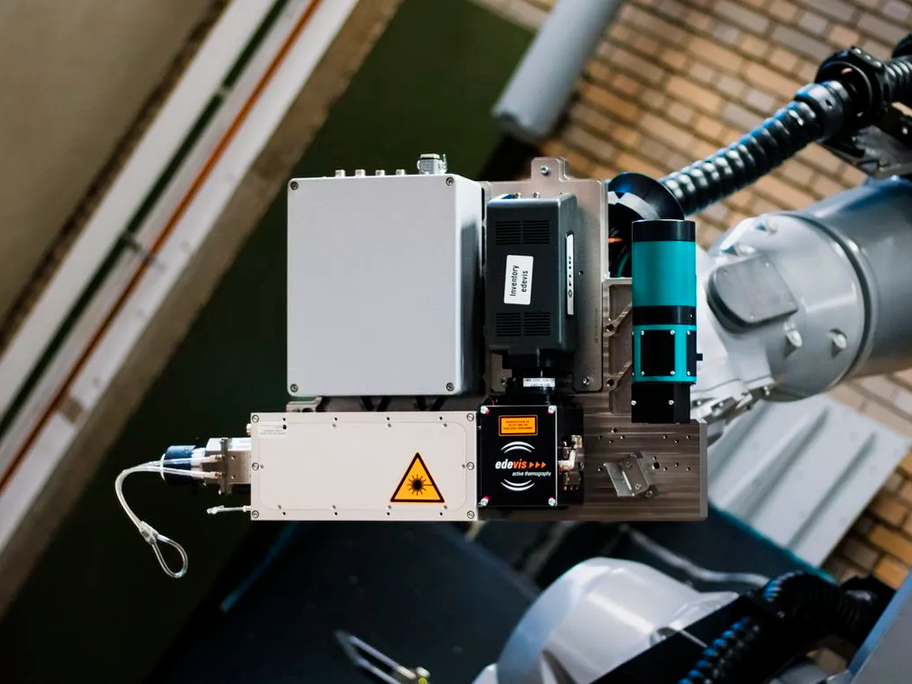

LThead

Laser-Thermographie für die Inline-Prüfung von Schweißverbindungen

mehr erfahren

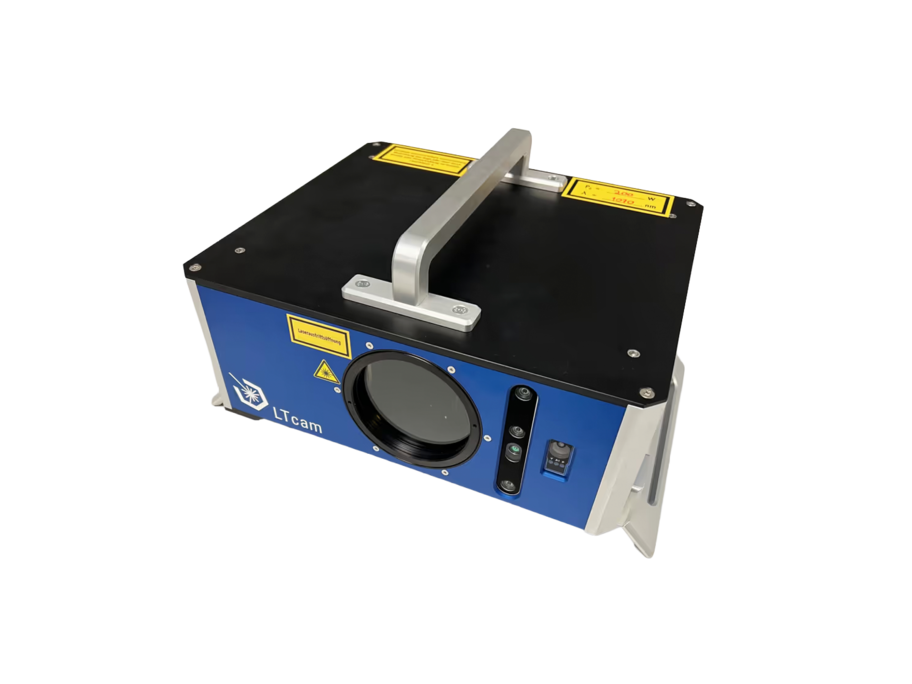

LTcam

Scannende Laser-Thermographie für großflächige Rissprüfung

mehr erfahren

Produkt Highlights

Ihre Vorteile auf einen Blick

Flexible Laseranregung: Dioden- und Faserlaser ermöglichen eine gezielte Anpassung an Material, Geometrie und Prüfaufgabe
Hohe Prüfempfindlichkeit: Lokale thermische Anregung macht feine Risse, Delaminationen, Einschlüsse und Fügestellenfehler sichtbar
Variable Prüfbereiche: Punkt-, Linien- und Flächenanregung ermöglicht die Prüfung kleiner Strukturen ebenso wie größerer Bauteilbereiche
Berührungslose Prüfung: Thermische Anregung und Detektion erfolgen ohne direkten Kontakt zum Bauteil
Für automatisierte Prozesse geeignet: LTvis-Systeme lassen sich in Produktionslinien, Roboterzellen und automatisierte Prüfaufbauten integrieren
Einheitliche Softwareplattform: DisplayImg übernimmt Systemsteuerung, Datenerfassung, Auswertung und Dokumentation

Anwendungen

Thermographie

Schweißnahtprüfung

Technische Informationen

Prüfverfahren:	Aktive Laser-Thermographie
Laserquellen:	Diodenlaser und Faserlaser
Laserleistung:	50 W bis 4 kW, abhängig vom System
Anregung:	Punkt-, Linien- oder Flächenanregung
Faserlaser-Wellenlänge:	Ca. 1070 nm
Laserklasse:	Klasse 4
Systemvarianten:	LTvis FL Module, LTcam, LThead
Software:	DisplayImg Professional, DisplayImg Automation und systemspezifische Module
