CIRCOGRAPH Produktfamilie

Berührungslose Wirbelstromprüfung für die zuverlässige Erkennung von Längsfehlern auf Blankmaterial

Maximale Fehlerempfindlichkeit für höchste Oberflächenqualität. Die CIRCOGRAPH-Produktfamilie umfasst leistungsstarke Wirbelstromprüfsysteme mit rotierenden Sensoren zur zerstörungsfreien Erkennung längsorientierter Oberflächenfehler auf Blankmaterial. Die berührungslose Prüftechnologie ermöglicht eine zuverlässige und reproduzierbare Prüfung von Rohren, Stangen, Draht und Profilen direkt während der Produktion.

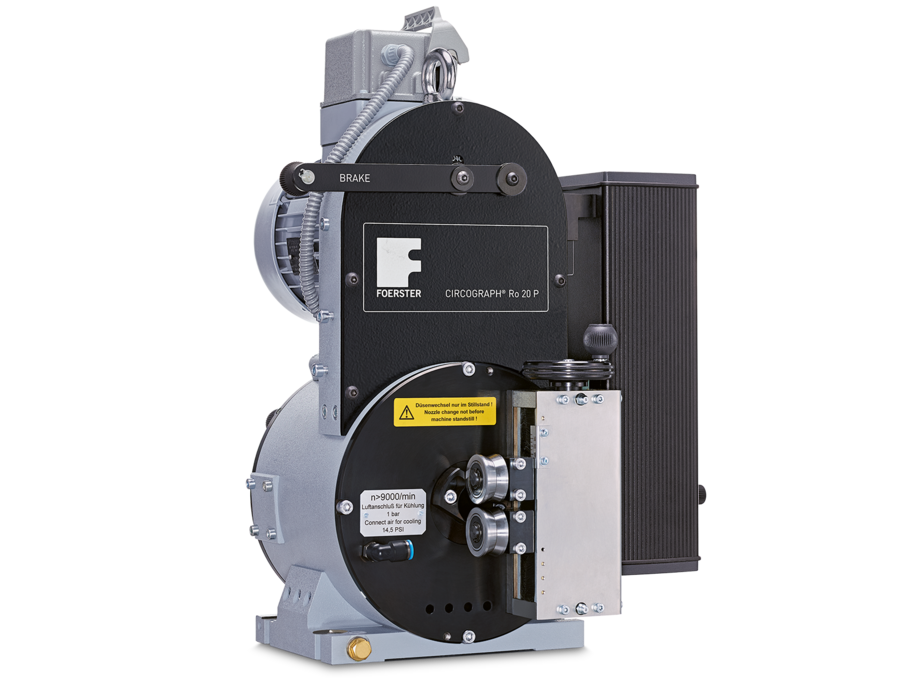

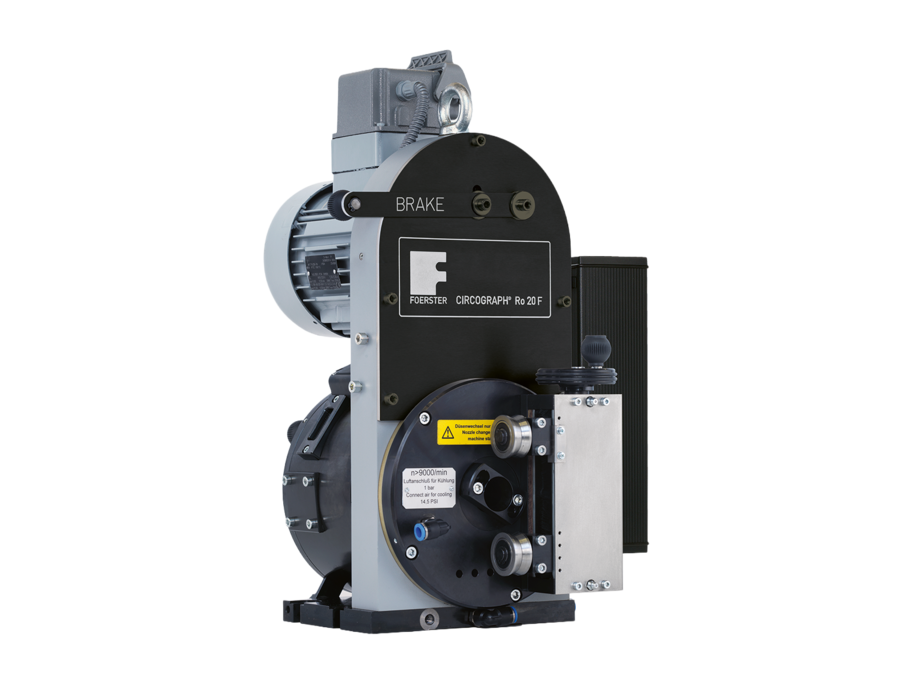

Die rotierenden Sensorsysteme scannen die Materialoberfläche spiralförmig und vollständig, ohne das Prüfmaterial zu berühren. Dadurch lassen sich selbst kleinste Oberflächenfehler zuverlässig erkennen und in ihrer gesamten Ausdehnung darstellen. Je nach Anwendung stehen unterschiedliche Systemvarianten sowie rotierende Prüfköpfe und Rotierscheiben für die Prüfung von Rund-, Flach- und Profilmaterial zur Verfügung.

Dank ihres modularen Aufbaus lassen sich die CIRCOGRAPH-Prüfsysteme flexibel an unterschiedlichste Prüfaufgaben und Produktionsumgebungen anpassen. Sie integrieren sich nahtlos in neue und bestehende Fertigungslinien und bieten umfangreiche Möglichkeiten zur Visualisierung, Dokumentation und Auswertung der Prüfergebnisse. Gemeinsam mit Ihnen entwickelt FOERSTER eine Prüflösung, die optimal auf Ihre Anwendung abgestimmt ist.

Downloads

Produkt Highlights

Ihre Vorteile auf einen Blick

Zuverlässige Wirbelstromprüfung: Berührungslose Erkennung längsorientierter Oberflächenfehler auf Blankmaterial.
Maximale Fehlerempfindlichkeit: Erkennt selbst kleinste Oberflächenfehler ab ca. 30 μm zuverlässig.
Kontinuierliche Vollflächenprüfung: Rotierende Sensorsysteme erfassen die gesamte Materialoberfläche ohne Kontakt.
Breites Anwendungsspektrum: Geeignet für Rohre, Stangen, Draht, Profile sowie Flachmaterial mit anwendungsspezifischen Prüfköpfen und Rotierscheiben.
Flexible Systemlösungen: Das modulare Systemkonzept passt sich unterschiedlichsten Prüfaufgaben und Produktionsumgebungen an.
Einfache Produktionsintegration: Die kompakten Prüfsysteme lassen sich nahtlos in neue und bestehende Fertigungslinien integrieren.
Umfassende Qualitätsdokumentation: Moderne Softwarelösungen unterstützen die Visualisierung, Auswertung und vollständige Rückverfolgbarkeit der Prüfergebnisse.
Bewährte FOERSTER Technologie: Jahrzehntelange Erfahrung in der berührungslosen Wirbelstromprüfung von Langprodukten.

Normen

DIN EN ISO 15549
beschreibt die allgemeinen Grundlagen der Wirbelstromprüfung.

Anwendungen

Wirbelstromprüfung

Rissprüfung

Downloads

Produktvergleich

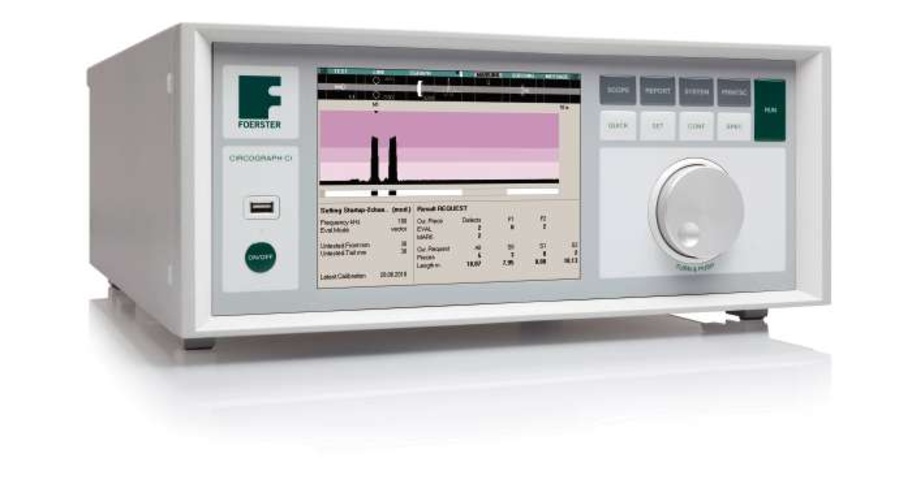

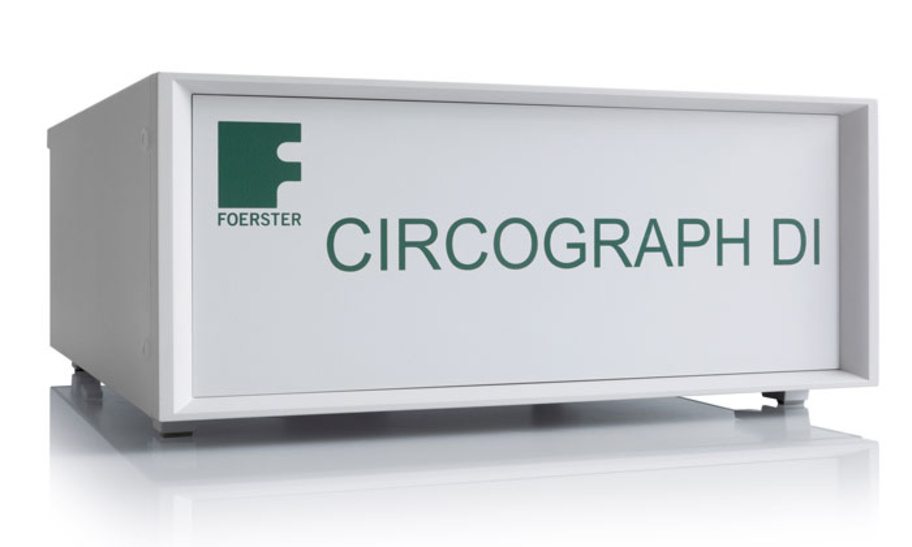

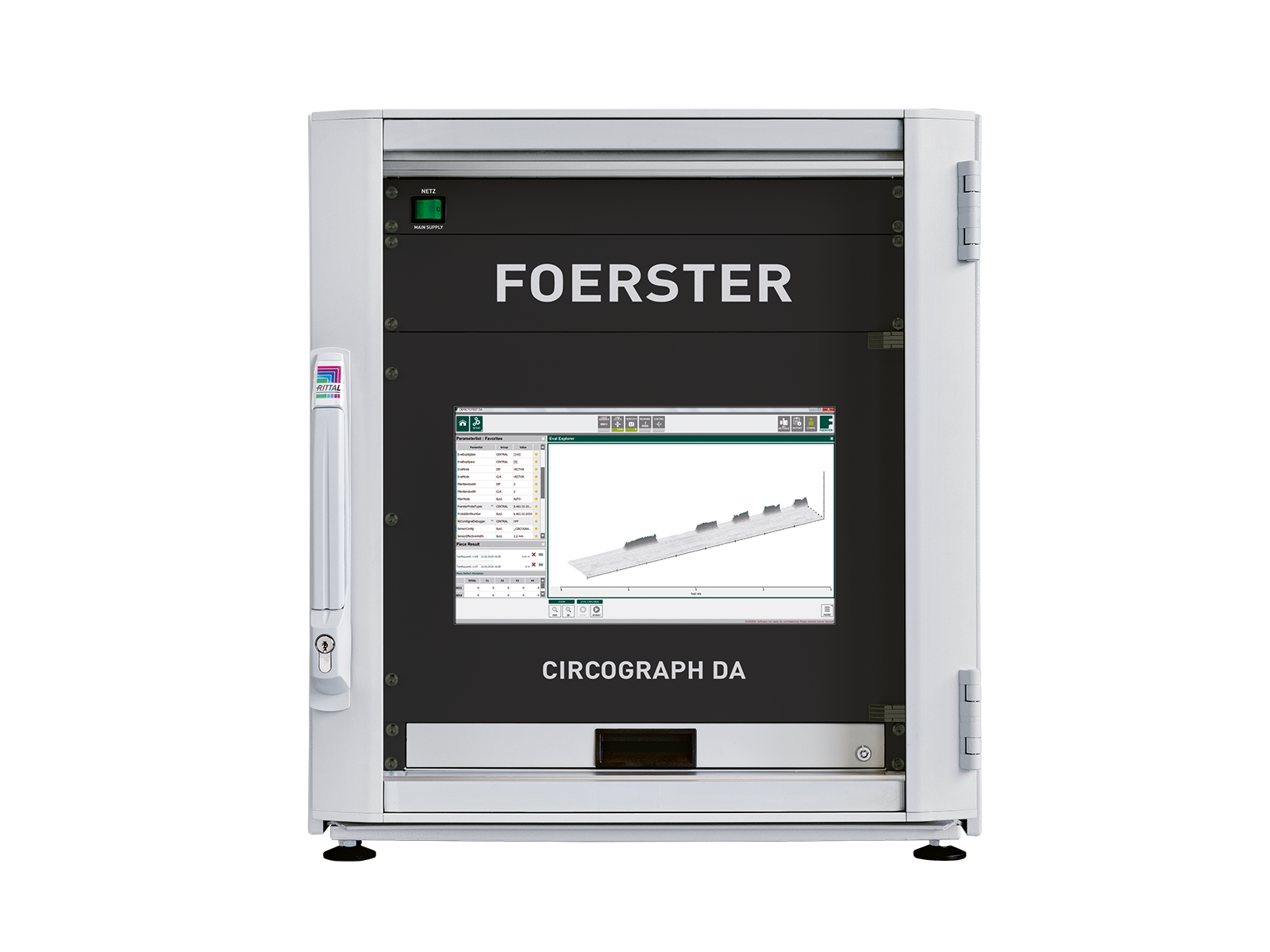

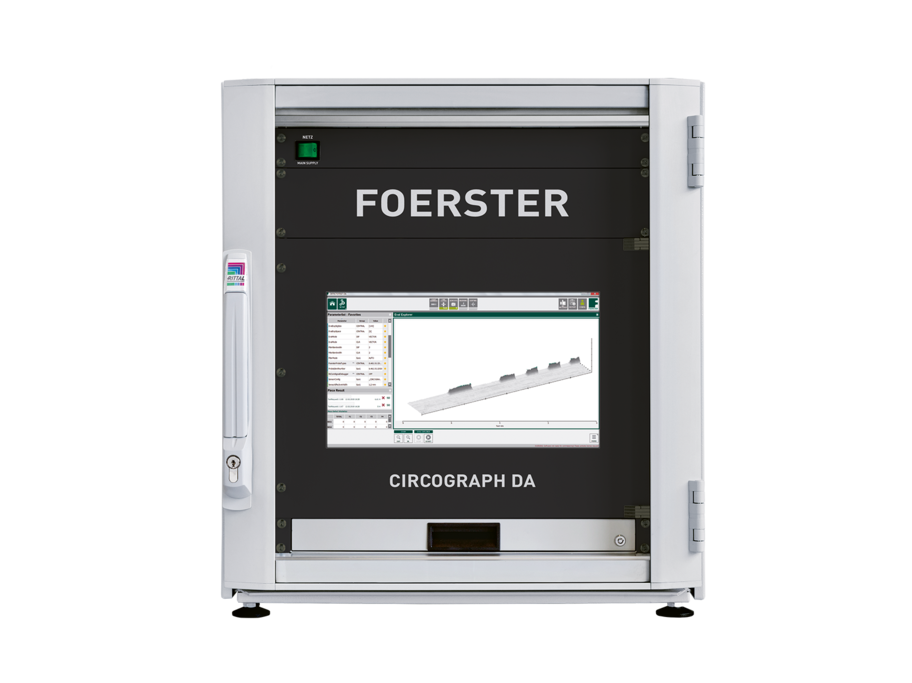

CIRCOGRAPH	DI	CI	DA
Kanäle (max.)	2	2	256
DEFECTOMAT-Kanal	-	-	Option
Graphische Oberfläche	-	x	x
Datenbank	-	-	x
Linienfunktion	x	x	x
Prüfprotokoll	Option	x	x
