DisplayImg Software

Modulare Softwareplattform für Thermographie und automatisierte Prüfprozesse

Eine Plattform für Messung, Analyse und Automatisierung. DisplayImg ist die zentrale Softwareplattform für edevis Thermographiesysteme. Sie verbindet Kameras und Anregungsmodule in einer einheitlichen Umgebung und unterstützt die Erfassung, Visualisierung und Auswertung thermographischer Prüfdaten – von einfachen Laboranwendungen bis zur vollautomatisierten Serienprüfung.

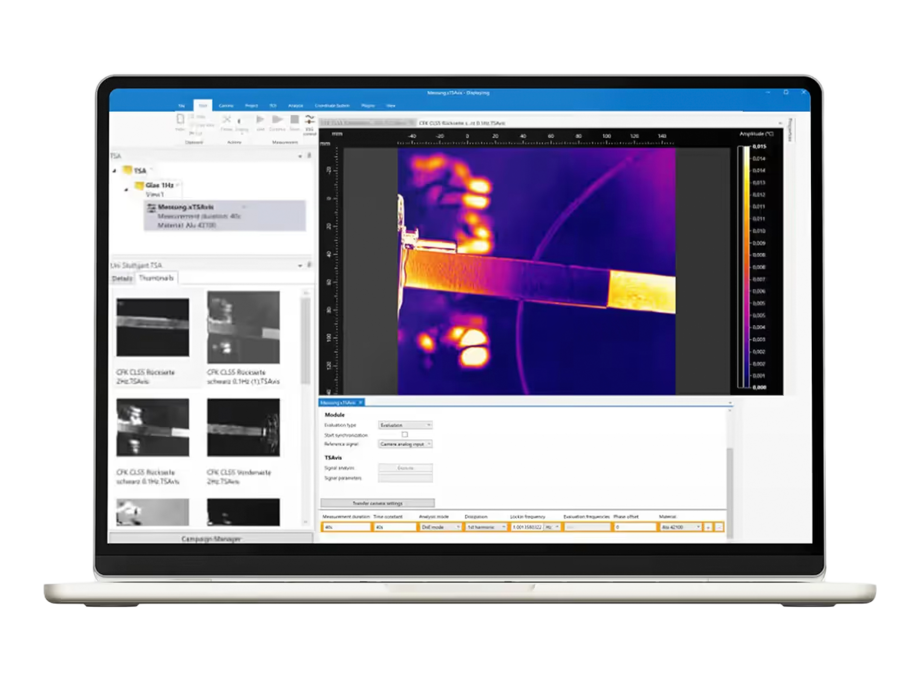

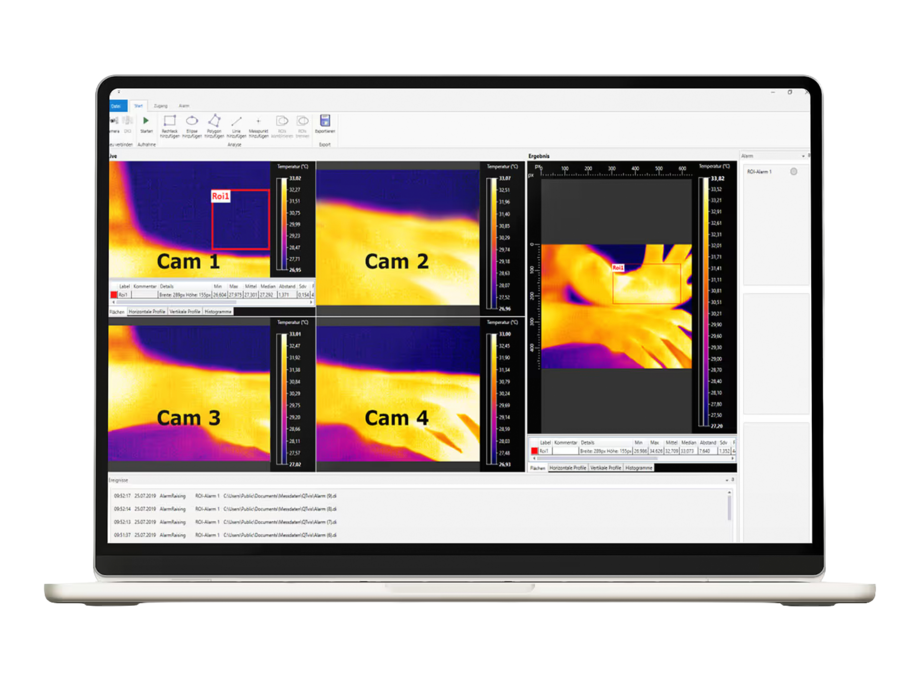

Je nach Anforderung stehen drei Ausbaustufen zur Verfügung: DisplayImg Elements für grundlegende Prüf- und Analyseaufgaben, DisplayImg Professional für anspruchsvolle Messungen und flexible Auswertungen sowie DisplayImg Automation für automatisierte Inline-Prüfprozesse. Ergänzend stehen spezialisierte Softwarelösungen wie TSAvis für thermische Spannungsanalysen und QTvis für kontinuierliche Temperaturüberwachung zur Verfügung. Die modulare Architektur ermöglicht darüber hinaus die Erweiterung um Toolboxen, Schnittstellen und kundenspezifische Funktionen.

Weitere Informationen zu DisplayImg sowie aktuelle Software-Downloads finden Sie auf der edevis Webseite im Downloadbereich.

Technische Informationen
Downloads

Software Varianten

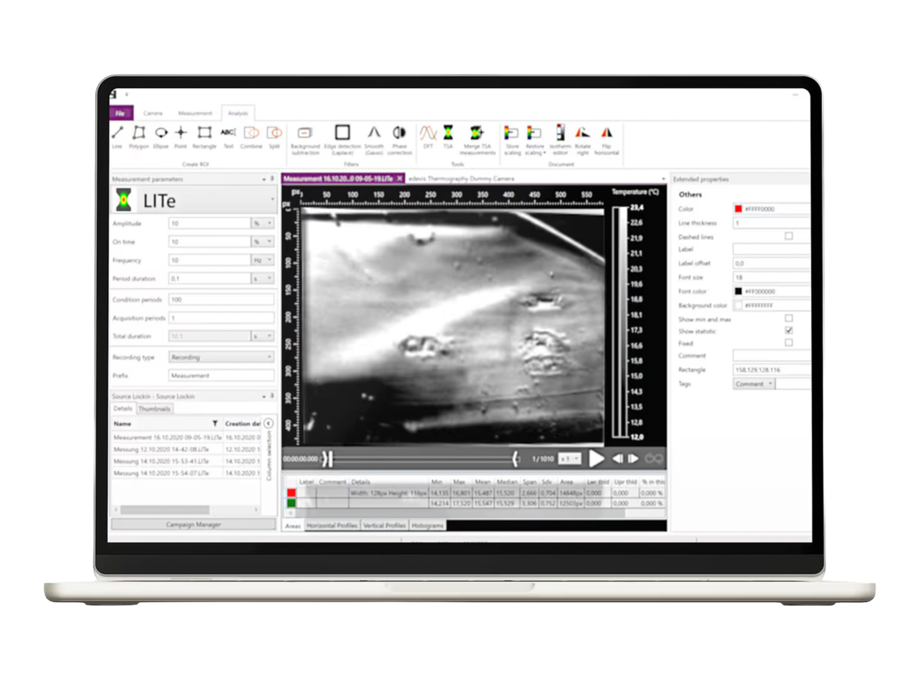

DisplayImg 7 Elements

Intuitive Software für den Einstieg in die aktive Thermographie

mehr erfahren

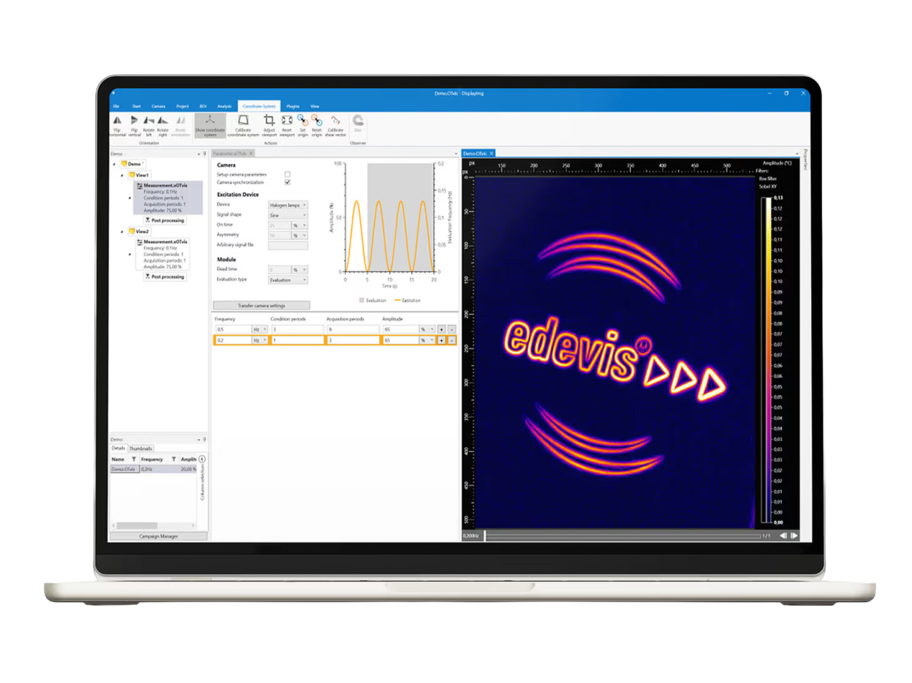

DisplayImg 7 Professional

Leistungsstarke Software für anspruchsvolle Thermographie-Prüfungen

mehr erfahren

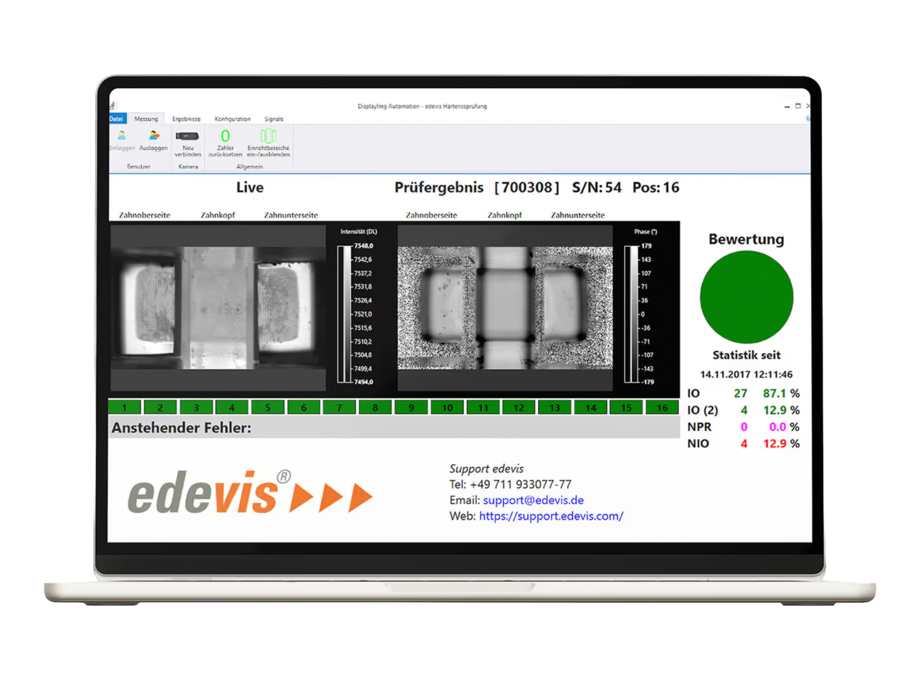

DisplayImg 7 Automation

Software für vollautomatisierte thermographische Inline-Prüfungen

mehr erfahren

Produkt Highlights

Ihre Vorteile auf einen Blick

Einheitliche Softwareplattform: Steuerung von Kamera, Anregungsquelle, Datenerfassung und Auswertung in einer gemeinsamen Umgebung
Flexible Ausbaustufen: Elements, Professional und Automation decken Labor, Entwicklung und automatisierte Serienprüfung ab
Breite Verfahrensunterstützung: Geeignet für aktive und passive Thermographie sowie weitere spezialisierte Prüfverfahren
Modulare Erweiterung: Toolboxen, Python-Skripting und kundenspezifische Module ermöglichen die Anpassung an individuelle Prüfaufgaben
Strukturierte Datenverwaltung: Kampagnen-, Projekt- und Datenbankfunktionen unterstützen reproduzierbare Prüfabläufe und große Datenmengen
Für Automatisierung vorbereitet: OPC, Digital-I/O, SQL-Anbindung und Barcode-/DMC-Erfassung ermöglichen die Integration in industrielle Prozesse

Technische Informationen

Plattform:	DisplayImg 7
Varianten:	DisplayImg Elements DisplayImg Professional DisplayImg Automation
Unterstützte Verfahren:	Aktive und passive Thermographie, Shearographie, thermische Spannungsanalyse
Anregungsquellen:	Induktion, Laser, optische Anregung, Blitz und weitere edevis Module
Kameraintegration:	Unterstützung verschiedener IR-Kameras von edevis und Drittanbietern
Erweiterungen:	Automation IO, Crack Detection sowie kundenspezifische Module
Datenanalyse:	Bildverarbeitung, Visualisierung, statistische Auswertung sowie Phasen- und Fourier-Analyse abhängig von Variante und Modul
Automatisierung:	OPC UA/DA, Digital-I/O, SQL-Datenbanken, Barcode/DMC und Achssteuerungen
Betriebssystem:	Windows 10 oder 11, 64 Bit
Arbeitsspeicher:	Ab 8 GB, DisplayImg Automation ab 16 GB
Prozessor:	Mindestens Intel Core i5, Intel Core i7 empfohlen
