ITvis Produktfamilie

Induktions-Thermographie für schnelle Riss- und Nahtprüfung

Metallische Bauteile berührungslos und im Sekundentakt prüfen. ITvis-Systeme nutzen Induktions-Thermographie zur schnellen zerstörungsfreien Prüfung metallischer und hybrider Bauteile. Hochfrequente elektromagnetische Felder erzeugen gezielt Wärme im Prüfbereich. Risse, Überwalzungen und Fehler in Schweiß-, Löt- oder Fügeverbindungen beeinflussen Stromdichte und Wärmefluss und werden mit einer Infrarotkamera sichtbar gemacht.

Mit Medium High Frequency (MHF) und High Frequency-Systemen (HF) sowie unterschiedlichen Induktoren lässt sich die Anregung gezielt an Bauteil, Fehlerart und Prüfaufgabe anpassen. Linien-, punkt- oder rissspezifische Erwärmung ermöglicht sowohl die Prüfung von Fügeverbindungen als auch die hochsensitive Detektion feiner Oberflächenfehler. ITvis eignet sich damit für flexible Prüfaufgaben ebenso wie für schnelle automatisierte Inline-Prozesse.

Weitere Informationen zu ITvis finden Sie auf der edevis Webseite.

Technische Informationen
Downloads

Produktvarianten

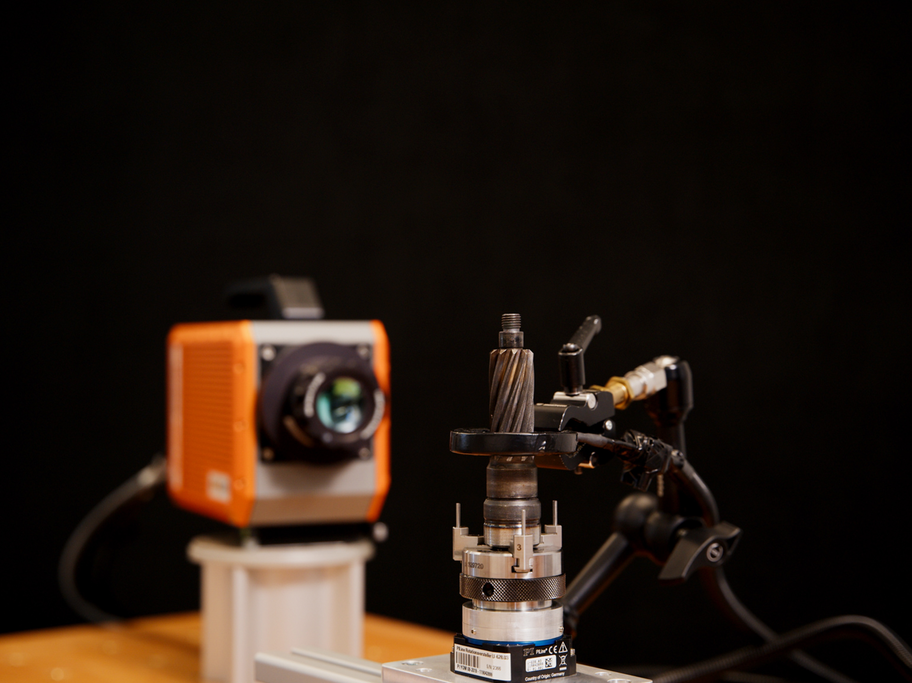

ITvis 3000

Kompaktes Induktions-Thermographie-System für schnelle Riss- und Oberflächenprüfung

mehr erfahren

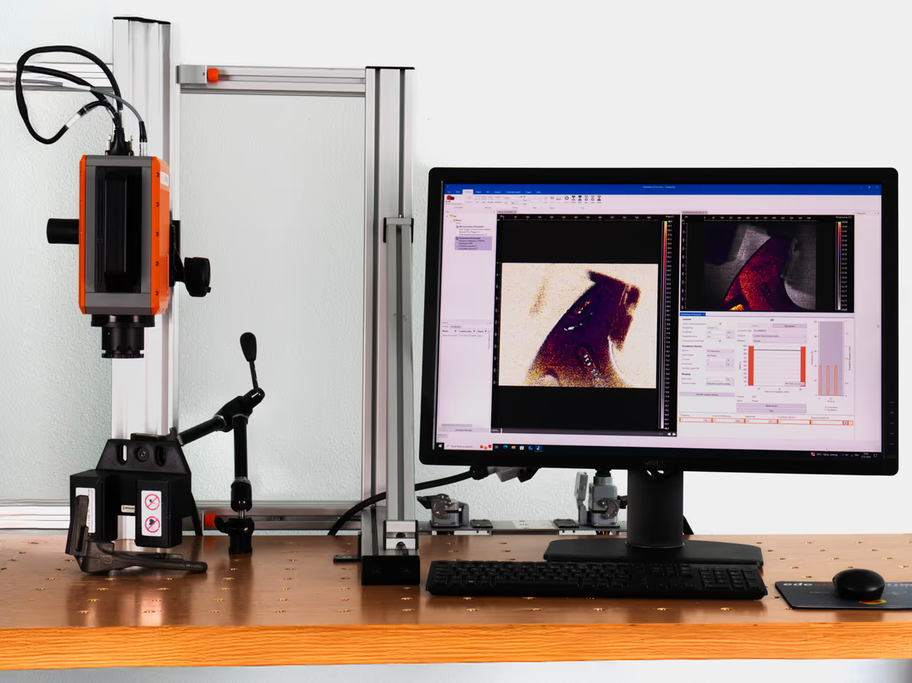

ITvis 5000

Leistungsstarke Induktions-Thermographie für schnelle industrielle Prüfaufgaben

mehr erfahren

Produkt Highlights

Ihre Vorteile auf einen Blick

Sehr kurze Prüfzeiten: Induktive Erwärmung ermöglicht schnelle thermographische Prüfungen für automatisierte Produktionsprozesse
Hohe Prüfempfindlichkeit: Risse, Überwalzungen sowie Fehler in Schweiß-, Löt- und Fügeverbindungen werden anhand von Strom- und Wärmeflussänderungen sichtbar
Flexible Frequenzbereiche: MHF- und HF-Systeme ermöglichen die Anpassung an unterschiedliche Defekttiefen und Prüfaufgaben
Flexible Prüfanregung: Linien-, Punkt- und Rissprüfinduktoren ermöglichen die Anpassung an unterschiedliche Bauteilgeometrien und Fügeverbindungen
Berührungslose Erwärmung: Energie wird elektromagnetisch in das Bauteil eingebracht, ohne direkten Kontakt zur Prüfoberfläche
Inline-fähige Systemtechnik: ITvis lässt sich in automatisierte Fertigungs- und Qualitätssicherungsprozesse integrieren

Anwendungen

Thermographie

Rissprüfung

Schweißnahtprüfung

Technische Informationen

Prüfverfahren:	Induktions-Thermographie
Anregung:	Hochfrequentes elektromagnetisches Wechselfeld
Frequenzbereiche:	MHF: 6–60 kHz bzw. 15–60 kHz HF: 50–450 kHz
Systemvarianten:	ITvis 3000 MHF ITvis 5000 MHF ITvis 10000 HF
Leistung MHF-Systeme:	3 kW (ITvis 3000 MHF) 5 kW (ITvis 5000 MHF)
Kühlung:	MHF: Luftgekühlt HF: Wassergekühlt
Induktoren:	LINEY: Linienförmige Erwärmung, ca. 5 × 100 mm, Transmissionsmodus POINTY: Punktuelle Erwärmung, 9 × 16 mm, Transmissionsmodus MINI-CRACKY-LT (HF): Rissprüfung kleiner, nicht-magnetischer Bauteile, Sichtfeld 19 × 19 mm², Reflexionsmodus
Induktorkabel:	2 m Hochfrequenzkabel
Detektion:	Infrarotkamera mit MWIR- oder LWIR-Detektor
Signalgenerator:	Externer ESG
Auswertung:	Phasenbildanalyse mittels Fouriertransformation
Software:	DisplayImg Professional DisplayImg Automation
Softwareintegration:	Frequenzabhängige Leistungskurven der Induktoren in DisplayImg 7 integriert
Integration:	Labor, Produktion und automatisierte Inline-Prüfung
