BARPROOF
Automatisierte Phased-Array-Ultraschallprüfanlage für die Stabprüfung
Verborgene Fehler über das gesamte Stabvolumen erkennen. Das BARPROOF Prüfsystem nutzt modernste Phased-Array-Ultraschalltechnologie für die automatisierte Inline-Prüfung von Rundstäben mit blanker oder warmgewalzter Oberfläche. Entwickelt für Walz- und Ziehwerke erkennt es zuverlässig innere, oberflächennahe und Oberflächenfehler über das gesamte Materialvolumen. So lassen sich fertigungsbedingte Fehler frühzeitig erkennen und eine gleichbleibend hohe Produktqualität sicherstellen.
Mehrere Phased-Array-Sonden arbeiten parallel mit hoher Pulswiederholfrequenz und erzeugen unterschiedliche Fokuszonen innerhalb des Werkstücks. Dadurch können Längsfehler, oberflächennahe Fehlstellen sowie punktförmige Einschlüsse zuverlässig detektiert werden – auch bei Prüfgeschwindigkeiten von bis zu 2 m/s. Das Ergebnis sind eine hohe Prüfempfindlichkeit und maximale Produktivität für anspruchsvolle Produktionsprozesse.
Das kompakte Sensorsystem deckt mit austauschbaren Phased-Array-Sondensätzen einen Durchmesserbereich von 10 bis 140 mm innerhalb einer einzigen Baugröße ab. Die Ultraschallankopplung erfolgt berührungslos über einen rotierenden Wassermantel, während die Prüfmechanik selbst vollständig auf rotierende Bauteile verzichtet. In Kombination mit der zentrischen Materialführung durch auswechselbare Führungsbuchsen sorgt dies für eine hervorragende Reproduzierbarkeit der Prüfergebnisse, minimalen Verschleiß und eine hohe Anlagenverfügbarkeit.
Dank seiner kompakten Bauweise lässt sich BARPROOF problemlos in neue oder bestehende Produktionslinien integrieren. In Kombination mit den FOERSTER Wirbelstrom- oder Streuflussprüfsystemen entsteht eine umfassende Lösung für die automatische Stabprüfung.
Produkt Highlights
Technische Informationen
| Prüfverfahren: | Phased-Array-Ultraschallprüfung |
| Anwendung: | Automatisierte Inline-Prüfung von Rundstäben |
| Typische Einsatzbereiche: | Walzwerke und Ziehwerke |
| Durchmesserbereich: | 10–140 mm |
| Sondentechnologie: | Austauschbare Phased-Array-Sondensätze |
| Anzahl der Sonden pro Satz: | 6 Phased-Array-Sonden |
| Prüfumfang: | Vollständige Prüfung von Stabvolumen und Oberfläche |
| Erkennbare Fehlerarten: | Innere, oberflächennahe und Oberflächenfehler, z. B. Längsfehler, punktförmige Einschlüsse und rissartige Fehlstellen |
| Prüfgeschwindigkeit: | Bis zu 2 m/s |
| Prüfmaterialien: | Stahl, Aluminium, Titan |
| Geeignete Oberflächen: | Blank und warmgewalzt |
| Materialführung: | Zentrische Führung durch austauschbare Führungsbuchsen |
| Ultraschallankopplung: | Berührungslos über rotierenden Wassermantel |
| Prüfmechanik: | Ohne rotierende Bauteile |

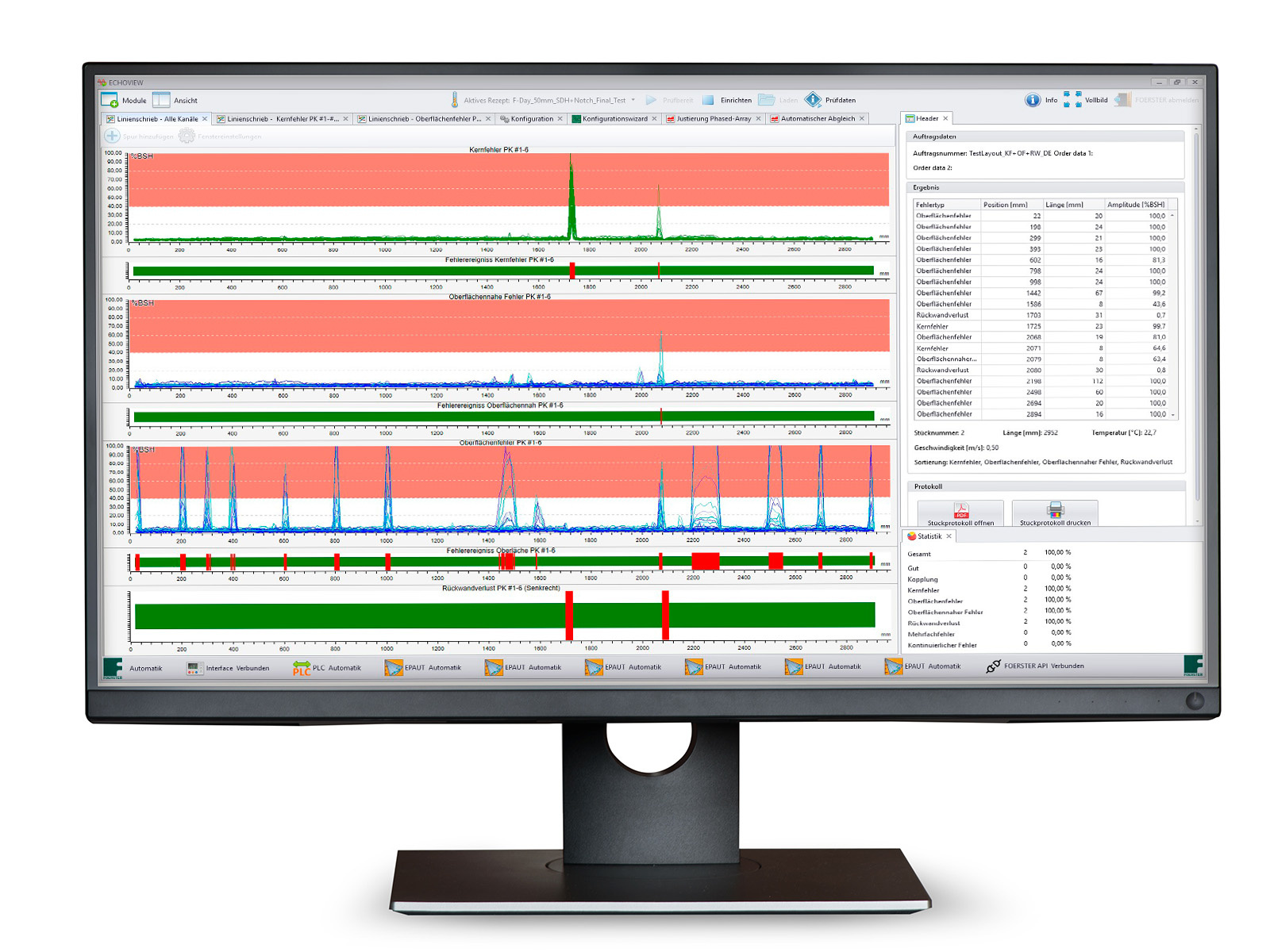

| Auswertesoftware: | ECHOVIEW F |
| Gewicht BARPROOF Sensorsystem: |
ca. 900 kg |
| Umgebungstemperatur: | 5 °C bis 50 °C |
| Relative Luftfeuchtigkeit: | Bis 90 %, nicht kondensierend |
