TCM Produktfamilie
Das mobile Wirbelstromprüfgerät für alle Prüfaufgaben
Schnell eingerichtet. Einfach zu bedienen. Präzise Ergebnisse. Das TCM ist ein modulares Wirbelstromprüfgerät, das verschiedene Prüf- und Messanwendungen in einem robusten mobilen System vereint. Anstatt für jede Prüfaufgabe ein separates Gerät einzusetzen, wählen Anwender einfach die benötigte App direkt auf dem TCM aus und passen das System flexibel an ihre Anwendung an. Die einzelnen Apps sind sowohl separat als auch in Kombination verfügbar und lassen sich jederzeit durch zusätzliche Softwaremodule und kostenfreie Software-Updates erweitern. So wächst das TCM flexibel mit Ihren Prüfanforderungen.
Die DEFECTOSCOP App ermöglicht die universelle Wirbelstromprüfung mit Rotier-, Hochfrequenz- und Niederfrequenzsonden zur Rissprüfung und Restwanddickenmessung. Für hochpräzise Leitfähigkeitsmessungen an NE-Metallen steht die SIGMATEST App zur Verfügung – basierend auf der jahrzehntelangen Erfahrung von FOERSTER in diesem Bereich. Hochauflösende Wirbelstrom-Arrayprüfungen großer Flächen mit bis zu 512 Kanälen lassen sich mit der ECA App effizient durchführen. Die ECMEASURE App ergänzt das Spektrum um anlernbare, anwendungsspezifische Messaufgaben, etwa für Schichtdicke, Ferritgehalt oder Restwanddicke.
Dank seiner modularen Softwarearchitektur deckt das TCM ein breites Spektrum an Prüf- und Messaufgaben in unterschiedlichsten Branchen ab – von der Leitfähigkeitsmessung an Flugzeugstrukturen und Materialverwechslungsprüfungen über die Rissprüfung an Schienen, Brücken und sicherheitskritischen Bauteilen bis hin zur hochauflösenden Oberflächenprüfung.
Alle Anwendungen laufen auf derselben TCM-Hardware mit einem einheitlichen Bedien- und Datenkonzept – für kurze Einarbeitungszeiten und intuitive Bedienung. Windows 10 LTSC ermöglicht die nahtlose IT-Integration sowie die Nutzung externer Monitore, Dockingstationen, Remote-Support und vertrauter Windows-Workflows für Prüfung, Datenauswertung und Zusammenarbeit.
Kostenfreie Software-Updates erweitern das TCM kontinuierlich um neue Funktionen und Anwendungsmöglichkeiten – ohne zusätzliche Softwarekosten. Zusammen mit der langjährigen Wirbelstromkompetenz von FOERSTER und dem weltweiten Servicenetzwerk ist das TCM eine zukunftssichere Lösung für die mobile Werkstoffprüfung.
TCM App-Module
Oberflächenprüfung
DEFECTOSCOP TCM
Universelle Wirbelstromprüfung mit Rotier-, HF- und LF-Sonden
Leitfähigkeitsmessung
SIGMATEST TCM
Messung der elektrischen Leitfähigkeit nicht-ferromagnetischer Metalle
Oberflächenprüfung

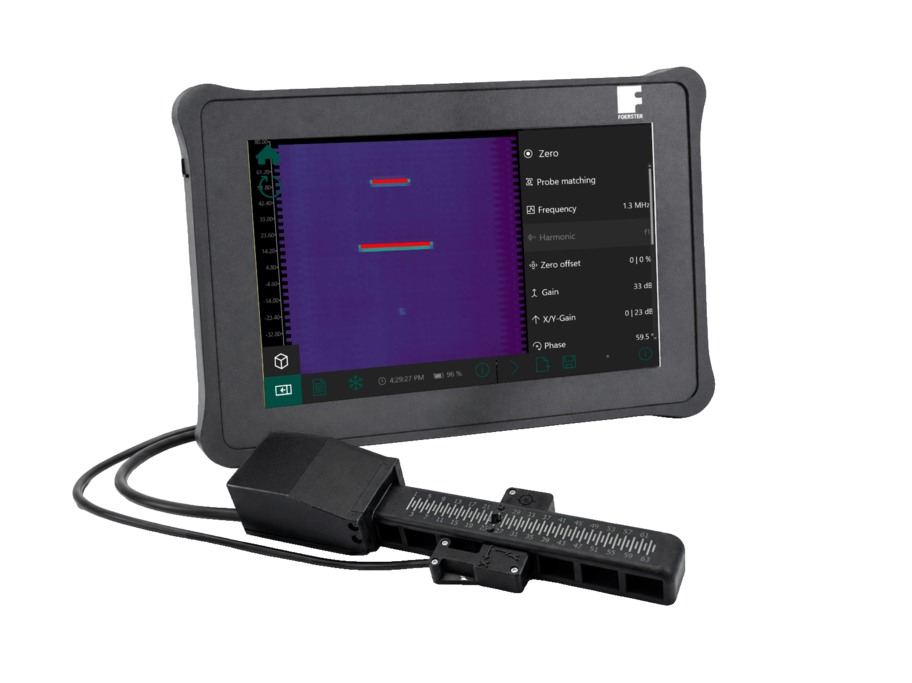

ECA TCM
Wirbelstromprüfung mit Sensorarrays für die Prüfung großer Flächen
Multifunktionsprüfung
ECMEASURE TCM
Trainierbare Wirbelstrommessungen für anwendungsspezifische Prüfaufgaben
Produkt Highlights
Technische Informationen
| Display: | 8,0"-Touchscreen, 1280 × 800 Pixel, 800 cd/m², auch bei Sonnenlicht gut ablesbar, Bedienung mit Finger oder Handschuhen |
| Schutzklasse: | Ausgelegt für IP66, sturzsicher bis 1,5 m |
| Gewicht: | 1,3 kg |
| Abmessungen: | 227 × 150 × 51 mm (L × B × H) |
| Betriebstemperatur: | -20 °C to +50 °C |
| Akkulaufzeit: | Bis zu 6 Stunden |
| Kamera: |
|
| Speicher: | 128 GB SSD |
| Betriebssystem: | Windows 10 LTSC |
| Schnittstellen: |
|
| Audio: | Audio-Ein-/Ausgang (Kombibuchse) |
| Dokumentation: | Export von Rohdaten, Screenshots sowie automatisierten Prüfberichten (Microsoft Word & PDF) |
| Integrierte Hilfe: | Kontextsensitive Hilfe für jede Einstellung und jeden Dialog unterstützt eine schnelle Inbetriebnahme, erleichtert die Einarbeitung und sorgt für eine sichere Bedienung. |
| Sprachen: | Englisch, Deutsch, Spanisch, Chinesisch, Tschechisch, Italienisch, Französisch, Japanisch |
SONDEN FÜR DAS TCM
Standard TCM Arraysonden
Vielseitige Eddy Current Array Sonden für effiziente Oberflächenprüfung
Hochauflösende Arraysonde
Hochauflösende Eddy Current Array Sonde für die präzise Detektion feinster Oberflächenfehler
TCM Standardsonden
Flexible Sondenlösungen für präzise Wirbelstromprüfungen mit dem TCM
Anwendungsbeispiele
Prüfung mehrlagiger Aluminiumstrukturen in der Luftfahrt
Defekte in mehrlagigen Aluminiumstrukturen sind von der Oberfläche aus oft nur schwer zu erkennen. Die Wirbelstromprüfung ermöglicht eine zuverlässige Prüfung sicherheitskritischer Bereiche ohne das Bauteil zu beschädigen.
Inline-Rissprüfung von kaltgewalztem Stahlband
Oberflächenrisse in kaltgewalztem Stahlband können zu Ausschuss und Qualitätsproblemen führen. Die Inline-Wirbelstromprüfung erkennt Fehler in Echtzeit während der Produktion.
Prüfung von Güterwagenrädern während der Radprofilbearbeitung
Oberflächenrisse an Güterwagenrädern können die Betriebssicherheit beeinträchtigen. Die Wirbelstromprüfung ermöglicht eine zuverlässige Inline-Prüfung während der Radprofilbearbeitung.
