Laser-Thermographie für die Inline-Prüfung von Schweißverbindungen
Schweißverbindungen schnell, berührungslos und reproduzierbar prüfen. LThead ist ein hochintegriertes System für die zerstörungsfreie Prüfung von Schweiß- und Fügeverbindungen mittels Laser-Thermographie. Besonders bei Zellverbindern in EV-Batterien sowie Verbindungen aus Aluminium, Kupfer und Stahl ermöglicht das System eine quantitative Qualitätskontrolle direkt im Produktionsprozess.
Ein leistungsstarker Diodenlaser regt den Prüfbereich gezielt thermisch an, während eine schnelle MWIR-Kamera die Wärmeausbreitung erfasst. Bindefehler, Risse und Hohlstellen verändern den Wärmefluss und können automatisiert erkannt und bewertet werden. Mit Prüfzeiten von weniger als einer Sekunde und industriellen Schnittstellen eignet sich LThead für die Integration in automatisierte Fertigungslinien und Roboterzellen.
Produkt Highlights
Technische Informationen
| Prüfverfahren: | Aktive Laser-Thermographie |
| Messzeit: | < 1 s |
| Laser: | Diodenlaser, blau oder NIR |
| Laserleistung: | Bis zu 4 kW |
| Spotgröße: | 3 × 3 bis 70 × 70 mm |
| Laserklasse: | Klasse 4 |
| Kühlung: | Wasserkühlung |
| Detektor: | MWIR, 2–5 µm |
| Auflösung: | 640 × 512 px |
| Thermische Auflösung: | 20 mK |
| Bildrate: | Bis zu 1000 Hz |
| Materialien: | Aluminium, Kupfer, Edelstahl |
| Kabellänge: | Bis zu 30 m |
| Integration: | Roboter- und SPS-integrierbar |
| Schnittstellen: | PROFINET, OPC UA, TCP/IP |
| Auswertung: | Automatisierte OK/NOK-Bewertung |
| Software: | DisplayImg |

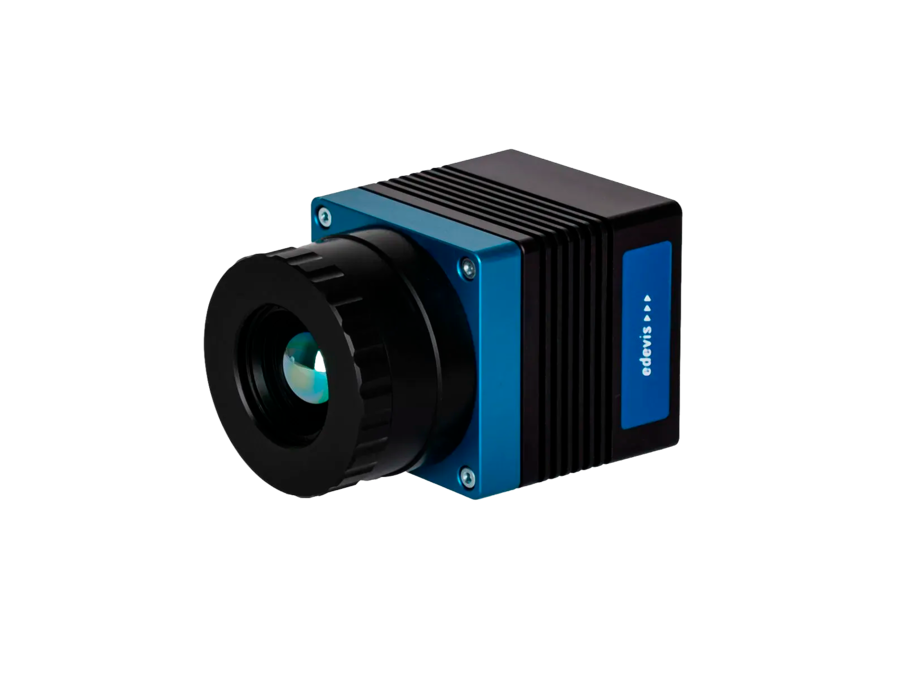

Zubehör

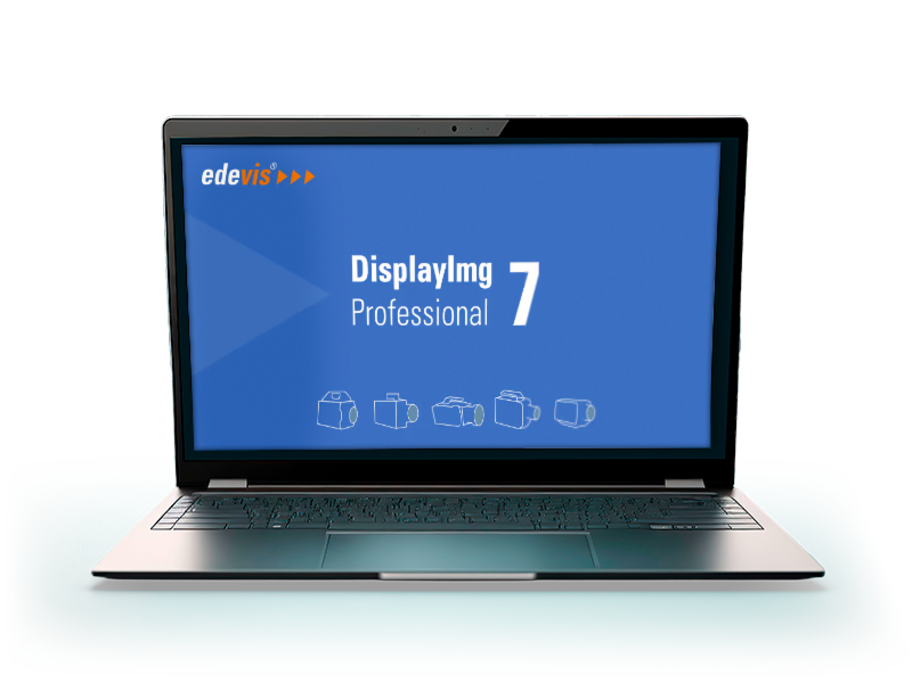

DisplayImg Software
Modulare Softwareplattform für Thermographie und automatisierte Prüfprozesse
Anwendungsbeispiele
Zerstörungsfreie Prüfung von Zellverbindern in EV-Batterien
Die Qualität von Schweißverbindungen zwischen Batteriezellen ist entscheidend für Sicherheit, elektrische Leistung und Lebensdauer von EV-Batterien. Laser-Thermographie ermöglicht eine schnelle, berührungslose und automatisierbare Prüfung direkt im Produktionsprozess.
