STATOGRAPH TCL

Smarte und intuitive Rissprüfung. Bei der Herstellung sicherheitsrelevanter und funktionskritischer Komponenten können Prozesse wie Härten, Schleifen oder Umformen zu Rissen, Schleifbrand und weiteren Oberflächenfehlern führen. STATOGRAPH TCL ermöglicht deren zuverlässige Erkennung mittels Wirbelstromprüfung – für eine zerstörungsfreie 100-%-Kontrolle direkt im Produktionsprozess.

Das kompakte Prüfsystem eignet sich für automatisierte Prüfprozesse in der Serienfertigung ebenso wie für manuelle Prüfaufgaben. Mit einem Frequenzbereich von 4 Hz bis 20 MHz und flexibler Sensorik lässt sich STATOGRAPH TCL an unterschiedliche Bauteilgeometrien, Taktzeiten und Fehlerspezifikationen anpassen. Je nach Prüfaufgabe können einzelne Bereiche, Konturen oder größere Oberflächen zuverlässig geprüft werden.

Die TCL-Sensorik wird über einen integrierten Datenchip automatisch erkannt und relevante Sensordaten werden direkt übernommen. Das reduziert den Parametrierungsaufwand und erleichtert den Sensorwechsel. Auch bestehende STATOGRAPH-Sensoren können über Adapter weiterverwendet werden.

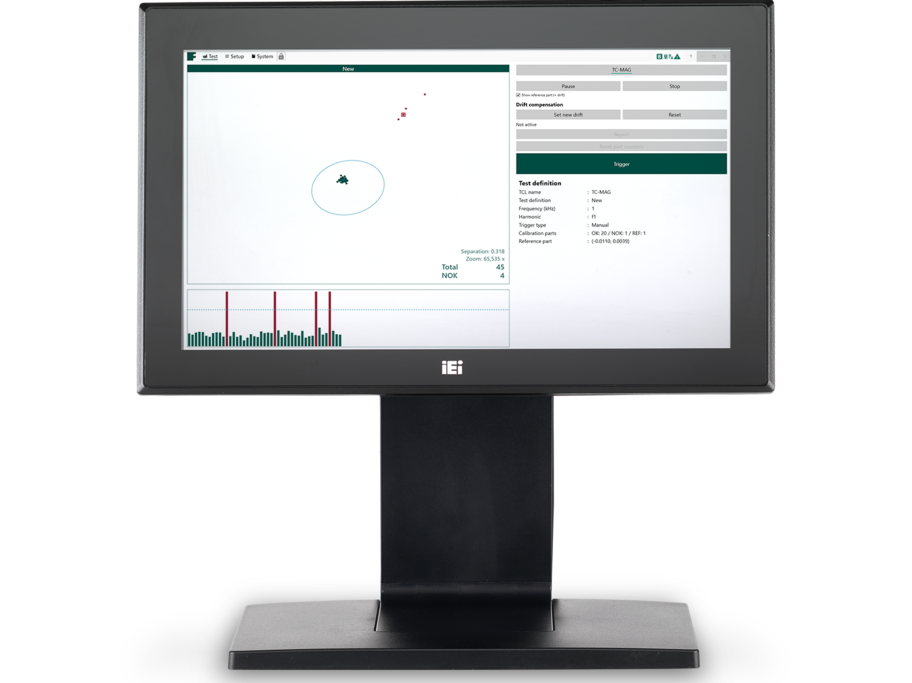

Die intuitive Software unterstützt die Einrichtung der Prüfparameter durch Assistenzfunktionen und ermöglicht eine übersichtliche Visualisierung und Auswertung der Wirbelstromsignale. Materialspezifische Abstandskurven kompensieren Abstandsschwankungen zwischen Sensor und Bauteil und unterstützen so eine zuverlässige Fehlerbewertung.

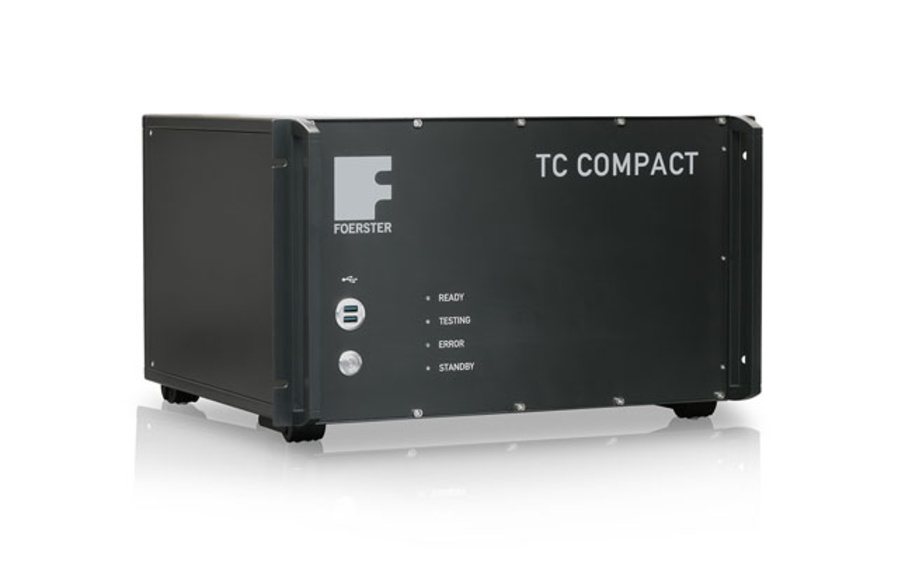

Für automatisierte Anwendungen kann das TCL direkt in der Linie und nah an der Sensorik installiert werden. Kurze Leitungswege reduzieren Störeinflüsse und erhöhen die Signalqualität. Über Digital I/O und Industrial Ethernet lässt sich das System einfach in bestehende Produktions- und Automatisierungsumgebungen integrieren. Je nach Anwendung können bis zu vier TCL-Prüfkanäle in einem System kombiniert werden.
